Bateria do Growatt MOD-HU i MID-HU — ile modułów APX 2.0 dobrać

Bateria do Growatt MOD-HU to od 2026 roku system APX HV Battery 2.0 (oznaczenie katalogowe APX 5.0-30.0M-S3): jeden moduł master APX 5.0M-B3 plus od zera do pięciu modułów bateryjnych APX 5.0P-B3, łącznie od 5 kWh do 30 kWh w jednej kolumnie. Ten sam system obsługuje falowniki MID 29.9-50K-HU.

Co się z czym łączy — i czego nie wolno pomylić

Bateria do Growatt MOD-HU nie jest tą samą pozycją katalogową co bateria do starszej serii MID-XH, mimo że w obu przypadkach mówimy o „baterii APX”. Instrukcja instalacji APX 2.0 wymienia trzy rodziny falowników współpracujących z systemem APX 5.0-30.0M-S3: MOD 3-15KTL3-HU, MID 29.9-50K-HU oraz jednofazowe MIN-XH2 w wersji z portem RJ45.

Seria MID TL3-XH — modele MID17KTL3-XH, MID20KTL3-XH, MID25KTL3-XH i MID30KTL3-XH — należy do poprzedniej generacji osprzętu bateryjnego: pracuje z modułami APX 5.0P-B1 i wymaga osobnego modułu sterującego APX 98034-P2. To rozróżnienie ma bezpośredni skutek zakupowy: moduł APX 5.0P-B3 dołożony do instalacji z falownikiem MID-XH nie zadziała, bo tam sterowanie siedzi w osobnej skrzynce, a nie w module master.

Skrót, który warto zapamiętać: litera po myślniku w nazwie falownika decyduje o generacji baterii. Końcówka HU oznacza APX 2.0 z modułem master. Końcówka XH oznacza APX pierwszej generacji z osobnym BMS.

Tabela wyżej jest najkrótszą odpowiedzią na pytanie, jaka bateria do Growatt MOD-HU wchodzi w grę, i jednocześnie ostrzeżeniem przed jedyną naprawdę kosztowną pomyłką w tej rodzinie.

Z czego składa się bateria do Growatt MOD-HU

System ma dokładnie dwa rodzaje klocków i jedną twardą regułę doboru.

Moduł master APX 5.0M-B3 to 5 kWh pojemności plus cała elektronika: układ zarządzania baterią, rozłącznik DC, przycisk startu, port komunikacyjny do falownika i port USB do aktualizacji oprogramowania. Waży 51 kg i jest jedynym elementem, bez którego system nie powstanie. Podstawa jest w komplecie — producent wysyła master fabrycznie skręcony z podstawą.

Moduł bateryjny APX 5.0P-B3 to sama pojemność: 5 kWh w obudowie o wadze 45 kg, bez własnego sterowania. Do jednego mastera wchodzi od zera do pięciu takich modułów.

Reguła doboru brzmi więc: jeden master na kolumnę, reszta to moduły bateryjne. Instalacja 15 kWh to jeden APX 5.0M-B3 i dwa APX 5.0P-B3, a nie trzy identyczne moduły.

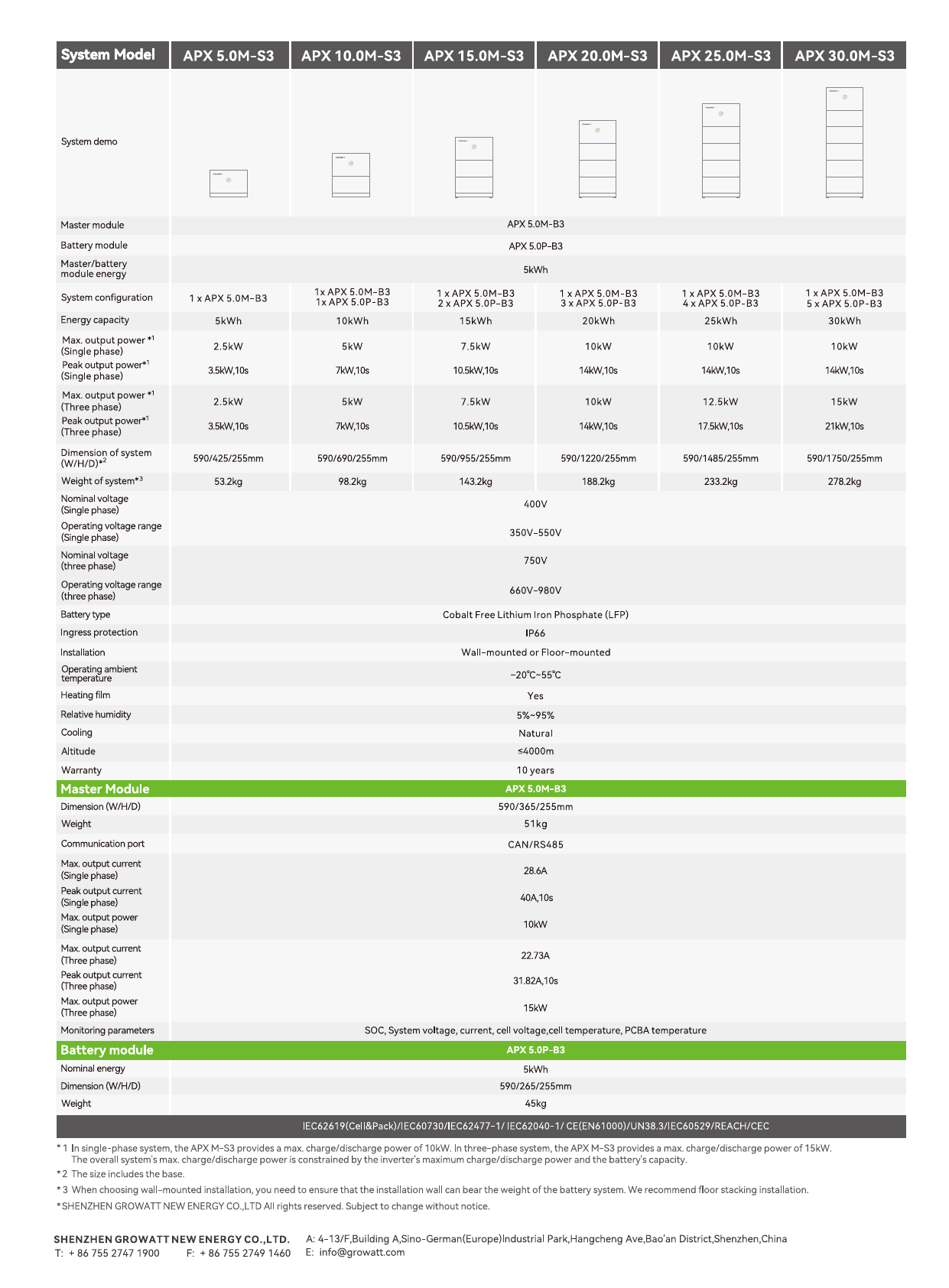

Macierz doboru: bateria do Growatt MOD-HU według mocy falownika

Moc magazynu rośnie razem z pojemnością, po 2,5 kW na każdy moduł, aż do sufitu wyznaczonego przez elektronikę mastera: 10 kW w instalacji jednofazowej i 15 kW w trójfazowej. Ponieważ MOD-HU i MID-HU to falowniki trójfazowe, w praktyce liczy się kolumna prawa.

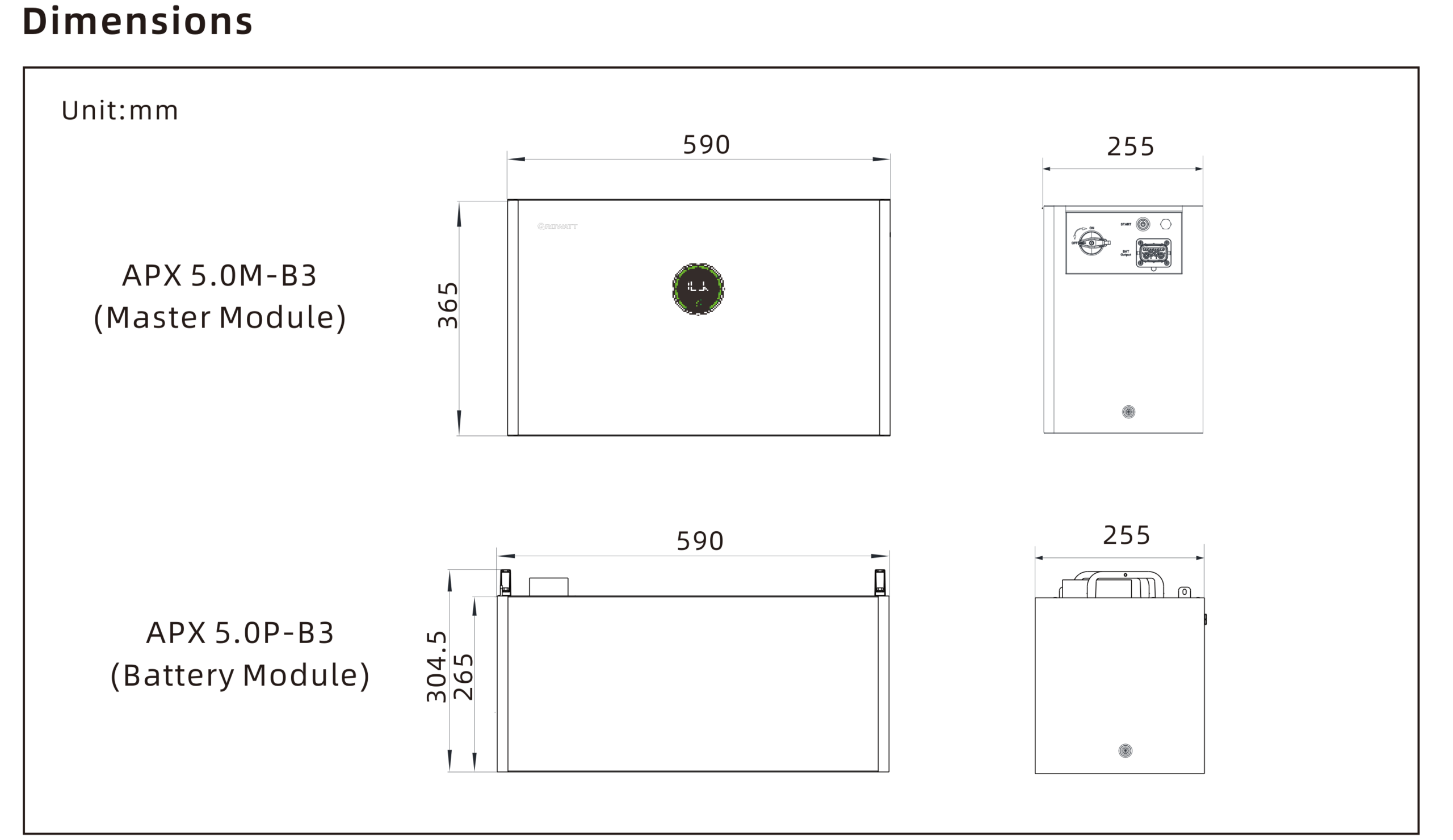

Wymiary w tabeli obejmują podstawę, a szerokość i głębokość są stałe niezależnie od konfiguracji: 590 mm i 255 mm. Karta katalogowa dodaje istotne zastrzeżenie: moc całego systemu ogranicza nie tylko bateria, ale również maksymalna moc ładowania i rozładowania falownika. Magazyn 30 kWh podpięty pod falownik MOD 5000TL3-HU nie odda 15 kW, bo ograniczeniem jest wtedy falownik.

Pojemność czy moc — dwa kryteria, które rozjeżdżają dobór

Przy doborze, jaka bateria do Growatt MOD-HU ma trafić do instalacji, instalatorzy wpadają najczęściej w jedną pułapkę: dobierają pojemność pod zużycie dobowe, a potem okazuje się, że w trybie awaryjnym magazyn nie unosi obciążenia.

Jeżeli celem jest przeniesienie energii na wieczór, kryterium jest zużycie po zmroku plus zapas na dni pochmurne. Dom bez pompy ciepła i bez ładowarki samochodowej rzadko wykorzysta więcej niż dwa moduły ponad master. To szacunek doborowy z naszej praktyki, nie wartość z karty katalogowej.

Jeżeli celem jest podtrzymanie obiektu przy zaniku sieci, decyduje moc, a ta rośnie wyłącznie razem z liczbą modułów. Master plus jeden moduł to 5 kW, master plus trzy moduły to 10 kW. Nie da się kupić „małej pojemności o dużej mocy” — w tej architekturze to jeden i ten sam suwak.

Powyżej 30 kWh buduje się kolejną kolumnę z własnym modułem master. System obsługuje kaskadę do trzech systemów APX M-S3, komunikujących się między sobą magistralą CAN. Naciśnięcie przycisku startu na dowolnym module master uruchamia całą kaskadę.

Bateria do Growatt MOD-HU z praktyki instalatora

Trzy rzeczy, których nie ma w żadnym dokumencie producenta, a które zmieniają wycenę robocizny.

Zatrzaski domykają się bez narzędzi, a składanie kolumny idzie szybko i intuicyjnie. To nasza obserwacja ze sprzętu, nie deklaracja Growatta — moduły łączy się stykowo, bez prowadzenia okablowania między nimi. W generacji B1 do tej samej instalacji trzeba było dokupić osobny moduł sterujący i komplet kabli kaskadowych, czyli trzy pozycje w zamówieniu zamiast jednej.

Ciężar to osobna sprawa od trudności. Moduł bateryjny waży 45 kg, master 51 kg — obie pozycje są dwuosobowe, choć samo wpięcie modułu jest szybkie. Przy pełnej kolumnie 30 kWh mówimy o 278,2 kg, i to jest liczba, którą trzeba sprawdzić względem nośności stropu albo ściany, zanim padnie decyzja o miejscu montażu. Producent przy montażu naściennym wymaga potwierdzenia nośności ściany dla masy całego systemu i sam rekomenduje montaż podłogowy.

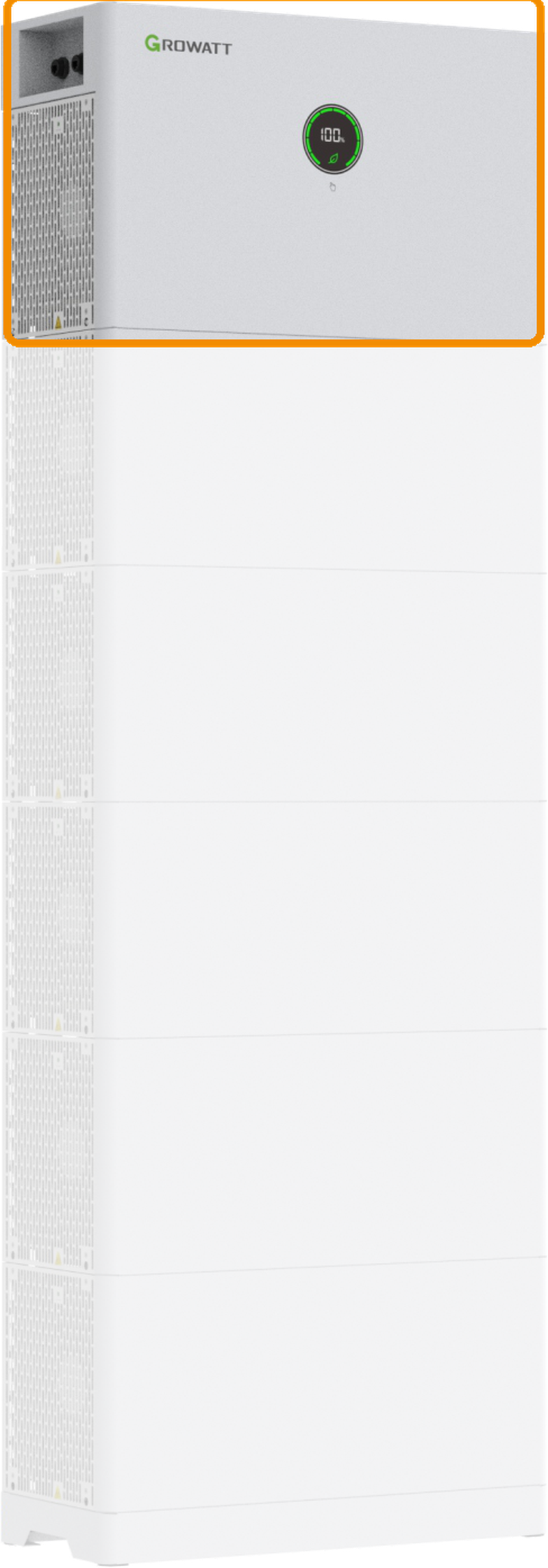

Kolejność montażu jest odwrotna niż intuicyjna. Master trafia na sam szczyt kolumny, a nie na dół — mimo że fabrycznie przyjeżdża skręcony z podstawą. Przy pierwszej rozbudowie podstawę odkręca się od mastera (trzy wkręty) i przekłada na spód.

Zanim zamówienie pójdzie dalej, warto przejść cztery punkty. Po pierwsze: sprawdzić końcówkę w nazwie falownika, bo to ona przesądza o generacji baterii — HU oznacza APX 2.0, XH pierwszą generację z osobnym sterownikiem. Po drugie: policzyć docelową pojemność, a nie tę na dziś, bo dołożenie modułu po roku jest tanie, a wymiana za małego systemu już nie. Po trzecie: potwierdzić, czy magazyn ma stanąć na podłodze czy zawisnąć na ścianie — przy montażu naściennym nośność ściany trzeba potwierdzić dla masy całego systemu, która przy pełnej kolumnie sięga 278,2 kg. Po czwarte: ustalić miejsce montażu względem falownika, bo bateria musi trafić poniżej niego albo przy jego wlocie powietrza, nigdy przy wylocie.

Montaż i warunki pracy baterii do Growatt MOD-HU

System ma stopień ochrony IP66 i pracuje w zakresie od −20°C do +55°C dzięki folii grzewczej w standardzie. Mimo klasy szczelności montaż na zewnątrz wymaga zadaszenia chroniącego przed bezpośrednim słońcem i deszczem.

Odstępy serwisowe to co najmniej 300 mm z boków i co najmniej 150 mm w pozostałych kierunkach, a wysokość montażu naściennego mieści się w przedziale od 300 mm do 1500 mm. Baterię montuje się poniżej falownika albo przy jego wlocie powietrza — montaż przy wylocie powietrza falownika jest zabroniony, bo prowadzi do ograniczenia mocy magazynu.

Dwie uwagi bezpieczeństwa z instrukcji, o których łatwo zapomnieć. Producent odradza montaż rozłącznika DC między baterią a falownikiem; jeżeli przepisy obiektu go wymagają, prąd znamionowy musi przekraczać 40 A, a przełączanie pod napięciem jest zabronione. Przed pracami serwisowymi rozłącza się wyłącznik AC, rozłącznik DC falownika i rozłącznik DC na module master, po czym odczekuje dwie minuty.

Komunikacja z falownikiem idzie magistralą RS485 albo CAN. Przy falowniku jednofazowym MIN-XH2 gniazdo złącza zaślepia się zaślepką przeciwpyłową, a przedłużka przewodu N nie jest potrzebna.

Typowe konfiguracje — bateria do Growatt MOD-HU w czterech scenariuszach

Poniżej cztery scenariusze, które w naszych wycenach powtarzają się najczęściej. Liczby po stronie baterii pochodzą z karty katalogowej; przypisanie do wielkości instalacji to rekomendacja doborowa, nie parametr producenta.

Dom jednorodzinny, falownik MOD 3000-6000TL3-HU. Punktem wyjścia jest master plus jeden moduł: 10 kWh i 5 kW mocy. Pojemność pokrywa typowe wieczorne zużycie, a moc odpowiada mniej więcej możliwościom falownika tej klasy, więc nic się nie marnuje. Kolumna ma wtedy 690 mm wysokości i waży 98,2 kg — mieści się w większości pomieszczeń technicznych bez przebudowy.

Dom z pompą ciepła, falownik MOD 8000-10KTL3-HU. Sensowny start to master plus dwa lub trzy moduły, czyli 15-20 kWh i 7,5-10 kW. Pompa ciepła przesuwa zużycie na noc, więc rośnie zapotrzebowanie na pojemność, a nie tylko na moc. Masa kolumny to wtedy od 143,2 kg do 188,2 kg i przy montażu naściennym warto tę liczbę skonfrontować ze ścianą, zanim padnie decyzja.

Mały obiekt firmowy, falownik MOD 12-15KTL3-HU. Tu zwykle wchodzi pełna kolumna: master plus pięć modułów, 30 kWh i 15 kW. To jednocześnie górna granica jednej kolumny — wszystko powyżej wymaga drugiego mastera.

Obiekt z falownikiem MID 29.9-50K-HU. Falownik ma większą moc, niż odda pojedyncza kolumna baterii, więc dobór idzie w kaskadę: dwa albo trzy systemy APX M-S3 połączone magistralą CAN. Każda kolumna ma własny moduł master, a każdy master to osobna pozycja w zamówieniu.

Bateria do Growatt MOD-HU — co jeszcze trzeba zamówić

Największa zmiana wobec poprzedniej generacji dotyczy właśnie listy zakupowej. W systemie APX 2.0 nie zamawia się osobnego modułu sterującego BMS — układ zarządzania baterią jest zintegrowany w module master. Sterowniki APX BMS P0 i APX 98034-P2, które sprzedajemy do starszych instalacji, dotyczą APX pierwszej generacji i w tej architekturze nie występują.

Podstawy również nie trzeba dokupować. Producent wysyła moduł master fabrycznie skręcony z podstawą. W opakowaniu mastera znajdują się kabel systemowy o długości 2000 mm, dwie płyty antyprzechyłowe, dwie kotwy rozporowe M6, pięć wkrętów M4x9 oraz komplet podkładek dystansowych 1 mm i 2 mm. Moduł bateryjny przyjeżdża znacznie skromniej: karta gwarancyjna i trzy wkręty M4x9.

Osobno kupuje się natomiast trzy rzeczy, i tylko wtedy, gdy instalacja ich wymaga: uchwyt ścienny przy montażu naściennym, przedłużkę przewodu N oraz kabel komunikacyjny kaskady APX M-S3. Ten ostatni jest potrzebny wyłącznie przy łączeniu dwóch lub trzech systemów — przy pojedynczej kolumnie do 30 kWh nie występuje.

Praktyczna konsekwencja dla zamówienia: instalacja 20 kWh do falownika MOD 10KTL3-HU to dokładnie dwie pozycje katalogowe — jeden moduł master i trzy moduły bateryjne. Nic poza tym, o ile montaż jest podłogowy.

Najczęściej zadawane pytania

Czy bateria do Growatt MOD-HU pasuje też do serii MID?

Pasuje do serii MID-HU, konkretnie do modeli MID 29.9-50K-HU. Nie pasuje do starszej serii MID TL3-XH, która pracuje z modułami APX 5.0P-B1 i osobnym modułem sterującym APX 98034-P2.

Ile modułów mieści jedna kolumna baterii do Growatt MOD-HU?

Sześć: jeden moduł master i pięć modułów bateryjnych, czyli od 5 kWh do 30 kWh. Limit obowiązuje zarówno przy montażu podłogowym, jak i naściennym.

Czy moduł APX 5.0P-B3 zadziała bez mastera?

Nie. Moduł bateryjny nie ma własnego układu sterowania, rozłącznika DC ani komunikacji z falownikiem — te funkcje pełni moduł master. Każda instalacja musi zawierać dokładnie jeden APX 5.0M-B3.

Jaka bateria do Growatt MOD 10KTL3-HU będzie właściwa?

Od strony baterii górnym ograniczeniem jest 30 kWh i 15 kW mocy trójfazowej, ale realnym ograniczeniem jest moc ładowania i rozładowania samego falownika. Przy 10-kilowatowym falowniku dokładanie modułów ponad cztery przestaje podnosić moc systemu i podnosi już tylko zapas energii.

Czy można mieszać moduły nowe ze starszymi?

Karta katalogowa APX HV Battery 2.0 wymienia obsługę mieszania nowych i starszych modułów bateryjnych w obrębie jednego systemu, ale nie precyzuje, jak daleko wstecz ta zgodność sięga. Przed rozbudową istniejącej instalacji warto zweryfikować oznaczenia z tabliczek znamionowych zamontowanych modułów.

Jakie ogniwa ma system APX 2.0 i jaką ma gwarancję?

Ogniwa litowo-żelazowo-fosforanowe bez kobaltu, w karcie opisane jako Cobalt Free Lithium Iron Phosphate. Gwarancja producenta wynosi 10 lat, a w PVGroup.pl sprzęt objęty jest europejską gwarancją serwisową.

Czego karta katalogowa nie podaje?

Rewizja 202607 nie zawiera głębokości rozładowania (DOD), sprawności round-trip ani deklarowanej liczby cykli. Jeżeli któraś z tych wartości jest kryterium przetargowym, trzeba wystąpić o nią do producenta — przepisywanie ich z poprzedniej generacji APX byłoby zgadywaniem.

Czy bateria do Growatt MOD-HU wymaga osobnego modułu BMS?

Nie. Układ zarządzania baterią jest zintegrowany w module master APX 5.0M-B3. Osobne sterowniki APX BMS P0 i APX 98034-P2 należą do pierwszej generacji APX i współpracują z falownikami serii MOD-XH BP oraz MID-XH.

Czy podstawa jest w zestawie?

Tak, moduł master przyjeżdża fabrycznie skręcony z podstawą. Przy dokładaniu modułów bateryjnych podstawę odkręca się od mastera i przekłada na spód kolumny — master zawsze zostaje na górze.

Jak wysoka będzie kolumna przy 20 kWh?

1220 mm razem z podstawą, przy szerokości 590 mm i głębokości 255 mm. Masa takiego systemu to 188,2 kg.

Bateria do Growatt MOD-HU — dobór i zakup

Bateria do Growatt MOD-HU to w praktyce dwie osobne pozycje katalogowe: moduł master Growatt APX 5.0M-B3 oraz moduł bateryjny Growatt APX 5.0P-B3. Pełna oferta magazynów znajduje się w kategorii magazyny energii. Dokumentację źródłową producenta udostępnia centrum pobierania Growatt.
