Growatt ARK — wersje A1 vs A2, limity wież i zasady mieszania modułów

Bateria Growatt ARK występuje w dwóch klasach napięcia i dwóch generacjach — i właśnie ta kombinacja odpowiada za większość pomyłek magazynowych i montażowych w tej serii. Ten artykuł porządkuje temat od strony instalatora: jak odróżnić wersję A1 od A2 zanim wieża stanie pod ścianą, ile modułów naprawdę można połączyć, co mówi deklaracja producenta o mieszaniu starych i nowych pakietów oraz gdzie źródła są ze sobą sprzeczne. Wszystkie liczby pochodzą z kart katalogowych, instrukcji i deklaracji wersji Growatt.

Czym jest Growatt ARK i czym różnią się wersje A1 i A2?

Growatt ARK to modułowa bateria LiFePO4 o pojemności 2,56 kWh i napięciu 51,2 V na moduł, produkowana w wariancie niskonapięciowym ARK 2.5L (wieża pracująca na 51,2 V) i wysokonapięciowym ARK 2.5H (wieża szeregowa z kontrolerem HVC 60050-C2 o zakresie 90–585 V). Wersja A2 to iteracja konstrukcyjna wersji A1: producent zoptymalizował pokrywę boczną, wyprowadzenie kabli, panel sygnalizacyjny i ogniwa.

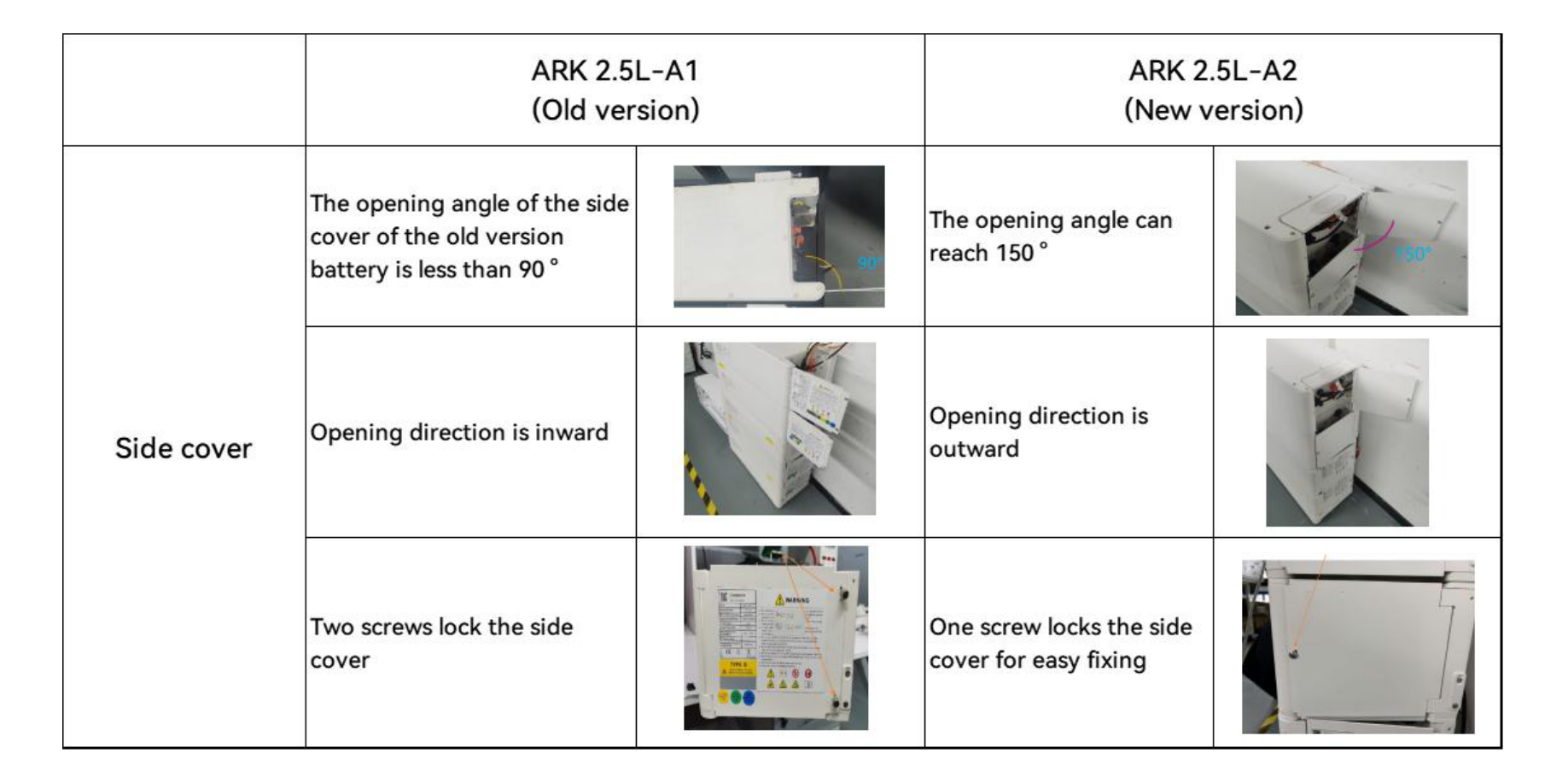

Cztery zmiany mają znaczenie praktyczne. Po pierwsze, pokrywa boczna A2 otwiera się na zewnątrz do 150° i trzyma ją jedna śruba — w A1 otwierała się do wewnątrz pod kątem poniżej 90° na dwóch śrubach. Po drugie, wskaźnik LED w ARK-LV A2 przeniesiono na zewnątrz obudowy, więc stan baterii widać bez zdejmowania pokrywy; w ARK-HV panel świetlny siedzi na froncie kontrolera BMS. Po trzecie, kable do falownika można w A2 prowadzić od góry i od tyłu. Po czwarte — najważniejsze zimą — ogniwa A2 ładują się w temperaturach do −10°C, podczas gdy A1 tylko od 0°C w górę.

Element	Wartość
Moduł	2,56 kWh, 51,2 V, LiFePO4
Masa modułu	28 kg (2.5L-A2) / 27 kg (2.5H-A2)
Klasa LV	wieża 51,2 V, 1–10 modułów
Klasa HV	wieża szeregowa + kontroler HVC 60050-C2 (90–585 V)
Ładowanie w niskiej temp.	A2: do −10°C; A1: od 0°C
Gwarancja	10 lat (obie klasy A2)

Podział na klasy napięcia to nie kosmetyka nazewnictwa, tylko dwie różne architektury. W wieży LV moduły pracują równolegle na wspólnej szynie 51,2 V — dlatego prąd toru DC rośnie z liczbą modułów: od 25 A przy jednym do 100 A nominalnie przy czterech i więcej. W wieży HV pakiety łączy się szeregowo pod kontrolerem, więc rośnie napięcie, a prąd pozostaje stały: 25 A nominalnie, 48 A maksymalnie, niezależnie od wysokości wieży. Konsekwencja praktyczna: w LV to liczba modułów decyduje o mocy ładowania i przekroju okablowania DC, w HV o mocy decyduje liczba modułów przez napięcie, a okablowanie projektuje się raz. Growatt ARK w obu klasach używa tych samych ogniw LiFePO4 i tej samej pojemności modułu — mylenie klas ułatwia właśnie to podobieństwo.

Jak rozpoznać wersję baterii Growatt ARK przed montażem?

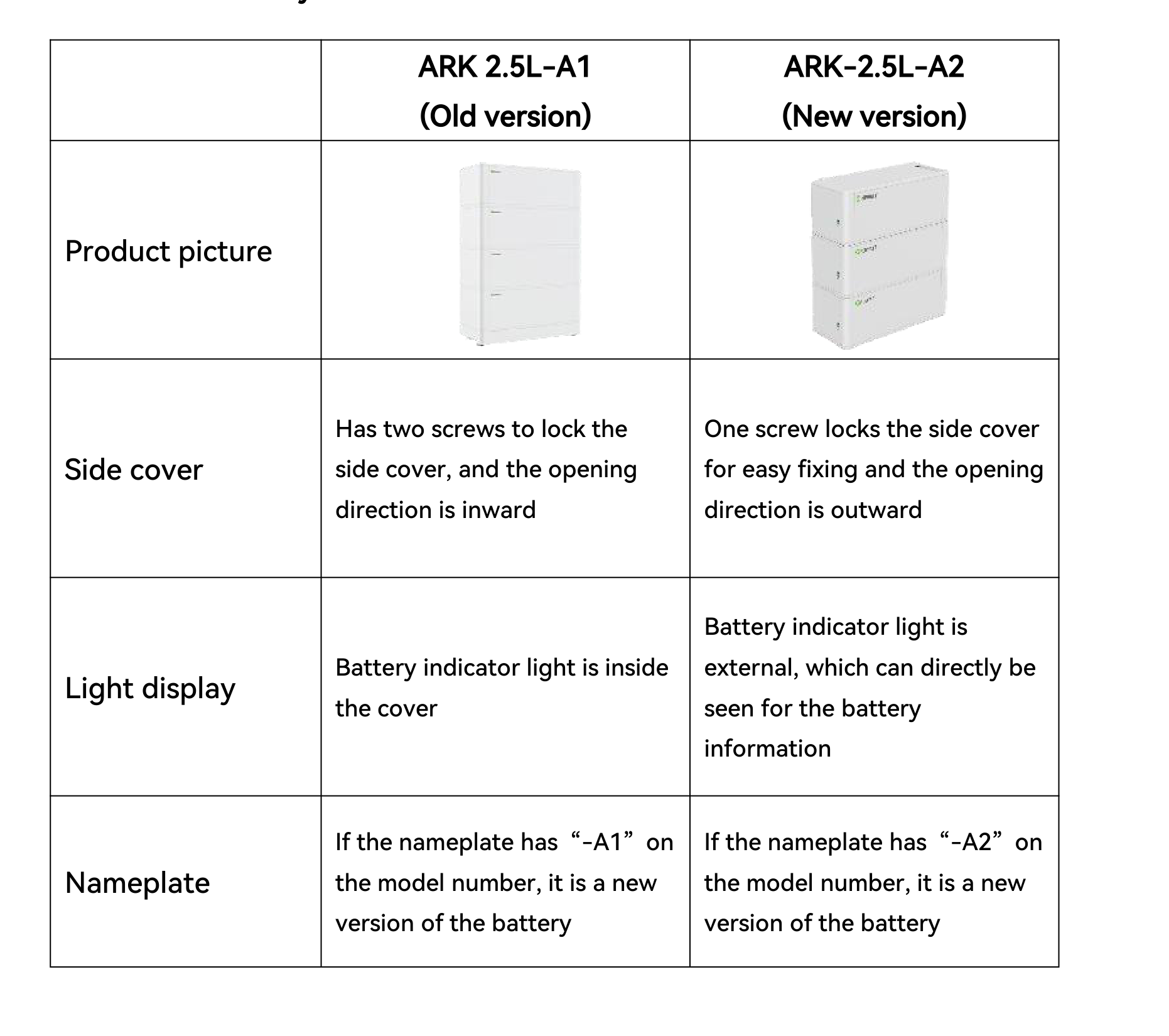

Rozstrzyga tabliczka znamionowa: model z sufiksem „-A2″ to nowa wersja, model z „-A1″ to stara. Nota redakcyjna: w tabeli identyfikacyjnej deklaracji producenta obie kolumny wiersza „Nameplate” kończą się frazą „it is a new version” — to błąd druku; z nagłówków kolumn (Old version / New version) jednoznacznie wynika, że „-A1″ oznacza wersję starą.

Zanim dojdziesz do tabliczki, wersję zdradza wygląd. W ARK-LV nowa generacja ma lampkę i przycisk na zewnątrz obudowy — jeżeli po stan baterii trzeba zajrzeć pod pokrywę, patrzysz na A1. Pokrywa boczna na jednej śrubie otwierana na zewnątrz to A2; dwie śruby i otwieranie do wewnątrz to A1. Trzeci trop jest logistyczny: kartony nowej wersji noszą etykietę „A2″, stare opakowania nie mają żadnej — co pozwala wychwycić pomyłkę magazynu jeszcze przed rozpakowaniem, na rampie.

Growatt ARK w wersji HV identyfikuje się analogicznie, z jedną różnicą: panel świetlny A2 znajduje się na froncie modułu kontrolnego, nie na pakietach. Przy dostawach mieszanych (dobierana rozbudowa istniejącej wieży) sprawdzaj każdy karton osobno — zamówienie „ARK 2.5H” bez sufiksu wersji potrafi przyjechać w dowolnej kombinacji.

Ile modułów w wieży? Konfiguracje ARK 2.5L-A2 i ARK 2.5H-A2

Macierz zestawia obie klasy napięcia i obie generacje. Konfiguracje LV skalują się co 2,56 kWh od pojedynczego modułu, konfiguracje HV zaczynają się według karty od trzech modułów (7,68 kWh) — o rozbieżności z instrukcją piszemy pod macierzą.

Pełne konfiguracje wieży HV z kartą katalogową w ręku wyglądają tak:

Prąd toru DC wieży HV jest stały niezależnie od liczby modułów: nominalnie 25 A (0,5C), maksymalnie 48 A — moc rośnie wraz z napięciem wieży, nie prądem. W klasie LV jest odwrotnie: prąd nominalny rośnie od 25 A przy jednym module do 100 A przy czterech i więcej, dlatego małe konfiguracje LV ograniczają moc ładowania falownika.

2–10 czy 3–10 modułów? Sprzeczność źródeł, którą trzeba znać

Karta katalogowa ARK 2.5H-A2 (rewizja 202506) tabelaryzuje konfiguracje od 3 do 10 modułów. Instrukcja obsługi (rewizja 202511) pisze wprost: „od dwóch do dziesięciu pakietów ARK 2.5H-A2 można połączyć szeregowo”. Rozbieżność dotyczy minimalnej konfiguracji — 5,12 kWh vs 7,68 kWh na start — i jest istotna przy najmniejszych ofertach.

Nie uzgadniamy tej sprzeczności po cichu. Do ofertowania przyjmujemy wariant z karty katalogowej (od 3 modułów), bo to karta tabelaryzuje gotowe konfiguracje z mocami i masami; konfigurację dwumodułową traktuj jako niepotwierdzoną, dopóki dział techniczny nie potwierdzi jej dla konkretnego falownika. Growatt ARK ma zresztą drugi, twardszy limit dolny: minimalne napięcie robocze falownika — okno kontrolera 90–585 V nie gwarantuje, że każdy falownik zaakceptuje najniższą wieżę, a zgodność zestawu potwierdza wyłącznie matryca producenta.

Skąd taka rozbieżność w ogóle się bierze? Karty katalogowe i instrukcje żyją w osobnych cyklach rewizji — karta 202506 i instrukcja 202511 tego samego produktu powstały w odstępie pięciu miesięcy — i opisują różne warstwy: karta gotowe konfiguracje handlowe, instrukcja fizyczne możliwości połączeń. W dokumentacji projektowej odnotuj obie wartości z adresami źródeł, dokładnie tak jak robimy to tutaj; oferta oparta o jedną liczbę bez śladu, skąd pochodzi, jest nie do obronienia przy sporze. Ta sama zasada dotyczy każdej wartości z tego artykułu — dlatego przy liczbach podajemy plik i stronę.

Czy można mieszać stare i nowe moduły Growatt ARK?

Można, ale producent tego nie zaleca — deklaracja mówi wprost, że wersje mogą pracować razem, jednak dla optymalnej wydajności miksu należy unikać. Jeżeli system łączy A1 z A2, obowiązują trzy reguły: całość pracuje według starej mapy roboczej (old MAP), ładowanie i rozładowanie poniżej 0°C jest niedozwolone, a pojemność użytkowa systemu wyznaczana jest przez najsłabszą — czyli starą — baterię.

Okablowanie ma własną pułapkę. Kable między modułami są zamienne w obie strony: nowe pasują do starych baterii i odwrotnie. Natomiast kable prowadzące z modułu kontrolnego do falownika NIE są zamienne między starą a nową wersją kontrolera — wymiana kontrolera HV pociąga za sobą komplet jego kabli. W wersji A2 wtyki mocy zaprojektowano tak, że kabli dodatnich i ujemnych nie da się zamienić miejscami, co eliminuje klasyczny błąd odwróconej polaryzacji.

Dla wież HV deklaracja rozpisuje kombinacje kontroler × pakiety: wszystkie warianty są dopuszczone, ale każda kombinacja zawierająca element starej generacji dziedziczy ograniczenia miksu (stara mapa, zakaz pracy poniżej 0°C); wyjątek dotyczy pary stary kontroler + pakiety A2, gdzie kontroler może zostać zaktualizowany, by wspierać pracę poniżej 0°C. Aktualizację wykonuje serwis — nie zakładaj jej dostępności bez potwierdzenia.

Czego NIE łączyć w serii ARK

• Nie używaj kabli kontroler→falownik zamiennie między wersjami kontrolerów — w przeciwieństwie do kabli międzymodułowych nie są kompatybilne.
• Nie dopuszczaj do ładowania ani rozładowania poniżej 0°C w systemie mieszanym A1+A2 — producent wprost tego zakazuje.
• Nie licz pojemności systemu mieszanego po nowych modułach — obowiązuje pojemność najsłabszej, starej baterii.
• Nie podłączaj wieży ARK 2.5L (LV 51,2 V) do falowników wymagających baterii HV — klasy napięcia rozdziela matryca zgodności: 2.5L pracuje z SPF i SPH jednofazowymi, 2.5H z SPH TL3 BH-UP i MIN TL-XH.
• Nie identyfikuj wersji po samym wyglądzie frontu przy dostawie — rozstrzyga sufiks na tabliczce znamionowej; opis w deklaracji zawiera błąd druku w wierszu Nameplate.
• Nie ofertuj wieży HV dwumodułowej bez potwierdzenia — karta zaczyna konfiguracje od 3 modułów, a rozbieżność z instrukcją opisujemy wyżej.

Montaż wieży ARK — odstępy, kontroler i porty

Przy montażu podłogowym wieży HV instrukcja wymaga odstępu 500–600 mm od ściany i co najmniej 300 mm wolnej przestrzeni po bokach, z zachowaniem kątów prostych ustawienia. Kontroler HVC 60050-C2 zawiera jednostkę sterującą, rozłącznik DC, zasilacz i terminale komunikacyjne; na panelu znajdziesz wyjście PCS+/PCS− do falownika, port USB, breaker załączający cały system oraz przycisk power wybudzający baterię. Sam kontroler mierzy 650/260/185 mm i waży 8,5 kg.

Każdy pakiet komunikuje się z sąsiadami portami Link0/Link1 i łączy torami Module+/Module− z modułami przyległymi; obudowa ma zawór dekompresyjny, którego nie wolno zasłaniać. Zasada działania systemu jest prosta: nocą bateria zasila odbiory przez falownik, w dzień priorytet ma energia z PV, a jej nadwyżka ładuje wieżę. Moduł Growatt ARK składa się z ogniw 50 Ah w konfiguracji 1P16S dających 51,2 V.

Codzienna obsługa: sygnalizacja i elementy manewrowe

W nowej generacji stan baterii odczytuje się bez narzędzi: ARK-LV A2 ma wskaźnik i przycisk na zewnątrz obudowy, a w wieżach HV informacje prezentuje panel świetlny na froncie kontrolera. To zmiana, którą klient widzi codziennie — i główny powód, dla którego użytkownicy starych wież LV dzwonią z pytaniem „gdzie ta lampka”: w A1 sygnalizacja siedzi pod pokrywą boczną.

Elementy manewrowe systemu HV skupia kontroler: breaker załącza i wyłącza całą baterię, a przycisk power służy do jej wybudzenia. Przy pracach serwisowych po stronie DC zaczynasz więc zawsze od kontrolera, nie od pojedynczych pakietów — moduły komunikują się między sobą łańcuchem Link0/Link1 i tor wyłącza się w jednym punkcie. Growatt ARK po stronie użytkownika nie wymaga codziennej obsługi; rytm pracy wynika z zasady systemu — nocą odbiory zasila bateria, w dzień priorytet ma produkcja PV.

Transport i logistyka modułów ARK

Modułowość Growatt ARK jest atutem logistycznym: na miejsce montażu wnosi się pojedyncze pakiety po 27–28 kg, a nie gotową baterię o masie lodówki. Kompletna wieża waży jednak swoje — od 91 kg przy trzech modułach HV do 280 kg przy dziesięciu — więc strop, podest czy antresola muszą to udźwignąć punktowo. Montaż podłogowy wieży LV wymaga dodatkowej podstawy o wymiarach 650/260/80 mm, którą trzeba ująć w zamówieniu osobno.

Do przewozu ogniw litowych przewoźnicy wymagają certyfikatu UN 38.3 — obie karty ARK go deklarują, obok IEC 62619, IEC 62040, CE i RoHS; wariant HV dokłada IEC 62477. Przy odbiorze dostawy etykieta „A2″ na kartonie pozwala zweryfikować generację bez rozpakowywania — brak etykiety przy zamówieniu nowej wersji to sygnał do wstrzymania rozładunku i telefonu do dostawcy, zanim palety zjadą z auta.

Z praktyki instalatora

Cztery obserwacje z montaży i rozbudów — wskazówki praktyczne, nie wymagania producenta.

• Z praktyki: przy rozbudowie istniejącej wieży zamawiaj moduły z wyraźnym zapisem wersji w zamówieniu i sprawdzaj etykietę „A2″ na kartonach przy odbiorze — rozbudowa to najczęstszy moment, w którym miks A1/A2 wchodzi do systemu niezauważony.
• Z praktyki: klientowi z miksem wersji powiedz wprost o zakazie pracy poniżej 0°C i starej mapie — zanim zimą sam odkryje, że bateria przestała się ładować w nieogrzewanym garażu.
• Z praktyki: planując miejsce, licz wysokość wieży z kartą w ręku i dodaj zapas na odstępy — dziesięć modułów HV z kontrolerem to ponad dwa metry, a wymagane 500–600 mm od ściany potrafi zaskoczyć w wąskiej kotłowni.
• Z praktyki: fotografuj tabliczki wszystkich modułów przed złożeniem wieży. Po spięciu klamrami sufiks wersji dolnych modułów bywa niewidoczny, a dokumentacja zdjęciowa skraca każdą rozmowę serwisową.
• Z praktyki: w ofercie i protokole odbioru wpisuj pełne oznaczenie z sufiksem wersji („ARK 2.5H-A2″, nie „ARK 2,5″). Jednoznaczny zapis chroni obie strony, gdy po latach dobierana jest rozbudowa albo rozpatrywana reklamacja.

FAQ — częste pytania o baterie Growatt ARK

Z jakimi falownikami pracuje Growatt ARK?

Wariant LV (ARK 2.5L-A2) współpracuje z falownikami SPF i jednofazowymi SPH; wariant HV (ARK 2.5H-A2) z trójfazowymi SPH TL3 BH-UP przez kontroler HVC 60050-C2 oraz jednofazowymi MIN TL-XH i TL-XH2 przez moduł BDC 95045-A1. Pary spoza matrycy zgodności potwierdzaj w dziale technicznym.

Ile lat gwarancji mają baterie ARK?

Karty katalogowe obu wariantów A2 podają 10 lat. Warunki gwarancji dla wersji A1 kupionych wcześniej wynikają z dokumentów z okresu zakupu — nie przenoś zapisów bieżących kart na starsze dostawy.

Czy ARK A2 naprawdę ładuje się przy −10°C?

Tak deklaruje producent: ogniwa nowej wersji wspierają ładowanie niskotemperaturowe do −10°C, w odróżnieniu od A1 z granicą 0°C. Kartowy zakres pracy całego systemu to −10~50°C; przy miksie wersji ograniczenie 0°C wraca.

Czy moduły 2.5L-A2 i 2.5H-A2 są zamienne między klasami?

Nie. Mimo identycznej pojemności 2,56 kWh i wspólnego napięcia modułu 51,2 V to osobne produkty: różnią się masą (28 vs 27 kg), architekturą połączeń i tym, że wieża HV wymaga kontrolera HVC 60050-C2, którego LV w ogóle nie używa. Growatt ARK zamawia się zawsze z pełnym oznaczeniem wariantu — „L” albo „H” w nazwie modelu nie jest literówką, tylko klasą napięcia.

Czy mogę dostawić moduły ARK do wieży za rok?

Konstrukcyjnie tak — LV przyjmuje 1–10 modułów, HV według karty 3–10. Praktyczne ryzyko to wersja dokupowanych modułów: jeżeli wieża jest na A2, dokupienie A1 z wyprzedaży uruchamia wszystkie ograniczenia miksu. Instrukcje łączenia partii ogniw i wyrównywania SOC przed rozbudową potwierdź w dokumentacji serwisowej — deklaracja wersji ich nie opisuje.

Checklista przed montażem wieży ARK

1. Wersja potwierdzona na tabliczce każdego modułu: sufiks „-A2″ (albo świadoma decyzja o miksie z jego ograniczeniami).
2. Klasa napięcia zgodna z falownikiem: 2.5L → SPF/SPH 1f, 2.5H → SPH TL3 BH-UP / MIN TL-XH.
3. Liczba modułów w widełkach karty: LV 1–10, HV 3–10.
4. Kable kontrolera z tej samej generacji co kontroler.
5. Odstępy montażowe: 500–600 mm od ściany, ≥300 mm po bokach.
6. Przy miksie wersji: klient poinformowany o zakazie pracy poniżej 0°C i pojemności wg najstarszego modułu.
7. Zawór dekompresyjny każdego modułu odsłonięty.
8. Zdjęcia tabliczek w dokumentacji instalacji.

Ostatnia rada dotyczy dokumentów: dla serii Growatt ARK deklaracja różnic wersji, obie karty katalogowe i instrukcja obsługi zmieniają się w osobnych rytmach, więc komplet aktualnych rewizji trzymaj przy projekcie, a nie „gdzieś na dysku”. Wszystkie cztery dokumenty źródłowe tego artykułu znajdziesz w naszym archiwum dokumentacji, podlinkowanym w sekcji źródeł poniżej.

Parę falownik–bateria sprawdzisz w konfiguratorze Growatt falownik + bateria. Z oferty: pojedynczy moduł Growatt ARK 2.5H-A2 (2,5 kWh HV) do rozbudowy wież oraz gotowy zestaw ARK 15 kWh dla falowników SPH; pozostałe konfiguracje w kategorii Magazyny energii. Aktualne rewizje kart i deklarację wersji publikuje centrum pobierania Growatt.
