Bateria do Growatt SPH TL3 BH-UP jest zdefiniowana przez producenta jednoznacznie: cała seria falowników od 4 do 10 kW współpracuje z modułami wysokonapięciowymi ARK 2.5H-A2 i wymaga kontrolera HVC 60050-C2. Dobór nie polega więc na wyborze modelu baterii, tylko na wyborze liczby modułów w wieży — i to na tym etapie powstaje najwięcej błędnych wycen. Ten artykuł prowadzi przez pełny dobór: macierz mocy falownika do minimalnej wieży, tabelę wszystkich konfiguracji z napięciami i masami, listę połączeń zakazanych oraz limity montażowe z instrukcji.

Jaka bateria pasuje do falownika Growatt SPH TL3 BH-UP?

Jedyna zgodna bateria do Growatt SPH TL3 BH-UP to system ARK HV: moduły ARK 2.5H-A2 spinane w wieżę i kontroler HVC 60050-C2, który komunikuje się z falownikiem po magistrali CAN. Falownik przyjmuje magazyn w oknie napięcia od 100 do 550 V, a zgodność całej serii z systemem ARK potwierdza tabela zgodności dystrybutora.

Element	Wartość
Klasa baterii	wysokonapięciowa (HV)
Moduł	ARK 2.5H-A2 — 2,56 kWh, 51,2 V, 27 kg
Ogniwa	LiFePO4 bez kobaltu, układ 1P16S z ogniw 50 Ah
Kontroler (obowiązkowy)	HVC 60050-C2 — zakres 90-585 V, prąd 25 A, CAN2.0
Okno baterii falownika	100-550 V
Trwałość / głębokość rozładowania	ponad 6000 cykli, DoD 90%

Ile modułów ARK 2.5H-A2 do falownika 4-10 kW?

Falownik ogranicza ciągłą moc ładowania i rozładowania baterii — od 3000 W przy SPH 4000TL3 BH-UP do 7500 W przy SPH 10000TL3 BH-UP. Wieża z kolei ma własną moc nominalną rosnącą z liczbą modułów. Z zestawienia obu kart wynika reguła doboru: wieża powinna mieć moc nominalną co najmniej równą limitowi falownika — mniejsza będzie działać, ale nie odda mocy, na którą falownik pozwala. Kolumna „minimalna wieża” w macierzy jest naszym wnioskiem z tego zestawienia.

Dwa niuanse z tej macierzy. Po pierwsze, SPH 7000TL3 BH-UP wymaga skoku od razu na 5 modułów: cztery dają 5,12 kW, czyli mniej niż limit 5200 W. Po drugie, prąd 25 A jest wspólnym punktem pracy obu urządzeń: tyle wynosi maksymalny prąd ładowania falownika i prąd nominalny wieży — rezerwa wieży do 48 A pozostaje w tym zestawie niewykorzystana. Producent zastrzega derating prądu i mocy w zależności od temperatury i stanu naładowania.

Przy doborze pod zasilanie rezerwowe licz na energię „rated”, nie nominalną: dla wieży 6-modułowej to 13,82 kWh zamiast 15,36 kWh. Samo przełączenie na pracę awaryjną trwa poniżej 10 ms.

Konfiguracje wieży — napięcie, energia, wymiary, masa

Bateria do Growatt SPH występuje w gotowych konfiguracjach: karta katalogowa z czerwca 2025 opisuje wieże od 3 do 10 modułów. Nowsza instrukcja z listopada 2025 dopuszcza już od 2 do 10 modułów i dodaje konfigurację ARK 5.1H-A2 o mocy nominalnej 2,56 kW — podajemy obie wersje wprost, bo pochodzą z dokumentów o różnych datach. Wariant 2-modułowy nie pokrywa limitu ładowania nawet najmniejszego falownika serii (3000 W), więc w praktyce doboru do SPH TL3 BH-UP pozostaje ciekawostką.

Uwaga redakcyjna do źródeł: tabela instrukcji podaje dla wieży 5-modułowej masę „45 kg” — w świetle sąsiednich wartości (91, 118, 172 kg) i karty katalogowej (145 kg) to oczywisty błąd druku; przyjmujemy 145 kg.

Czego nie łączyć z Growatt SPH TL3 BH-UP?

Lista połączeń, których poprawnie dobrana bateria do Growatt SPH nie dopuszcza — każda pozycja z adresem źródła:

• Baterii niskonapięciowych. ARK 2.5L, HOPE LV ani AXE LV nie współpracują z tym falownikiem — tabela zgodności wskazuje wyłącznie ARK 2.5H-A2.
• Wieży bez kontrolera. HVC 60050-C2 i moduły to komplet obowiązkowy — producent pisze wprost, że system wymaga zakupu obu elementów; bez kontrolera nie ma komunikacji CAN z falownikiem.
• Więcej niż 4 jednostek na ścianie. Limit montażu ściennego to 4 jednostki łącznie z kontrolerem; powyżej — dwa rzędy w odstępie co najmniej 300 mm, a ściana musi utrzymać ponad 150 kg.
• Zaniżonego rozłącznika DC. Rozłącznik jest wbudowany w kontroler; jeśli projekt wymaga dodatkowego między baterią a falownikiem, musi mieć parametry 750/1000 V DC i 63 A.
• Przewodów pod niewłaściwe zaciski. Przewody łączy się z zaciskami tego samego koloru — pomyłka grozi zwarciem.
• Zestawu z baterią kwasowo-ołowiową. Karta falownika formalnie wymienia typ lithium/lead-acid, ale wspierany zestaw magazynowy w naszej ofercie budujemy wyłącznie na ARK.

Kontroler HVC 60050-C2 — okablowanie i akcesoria

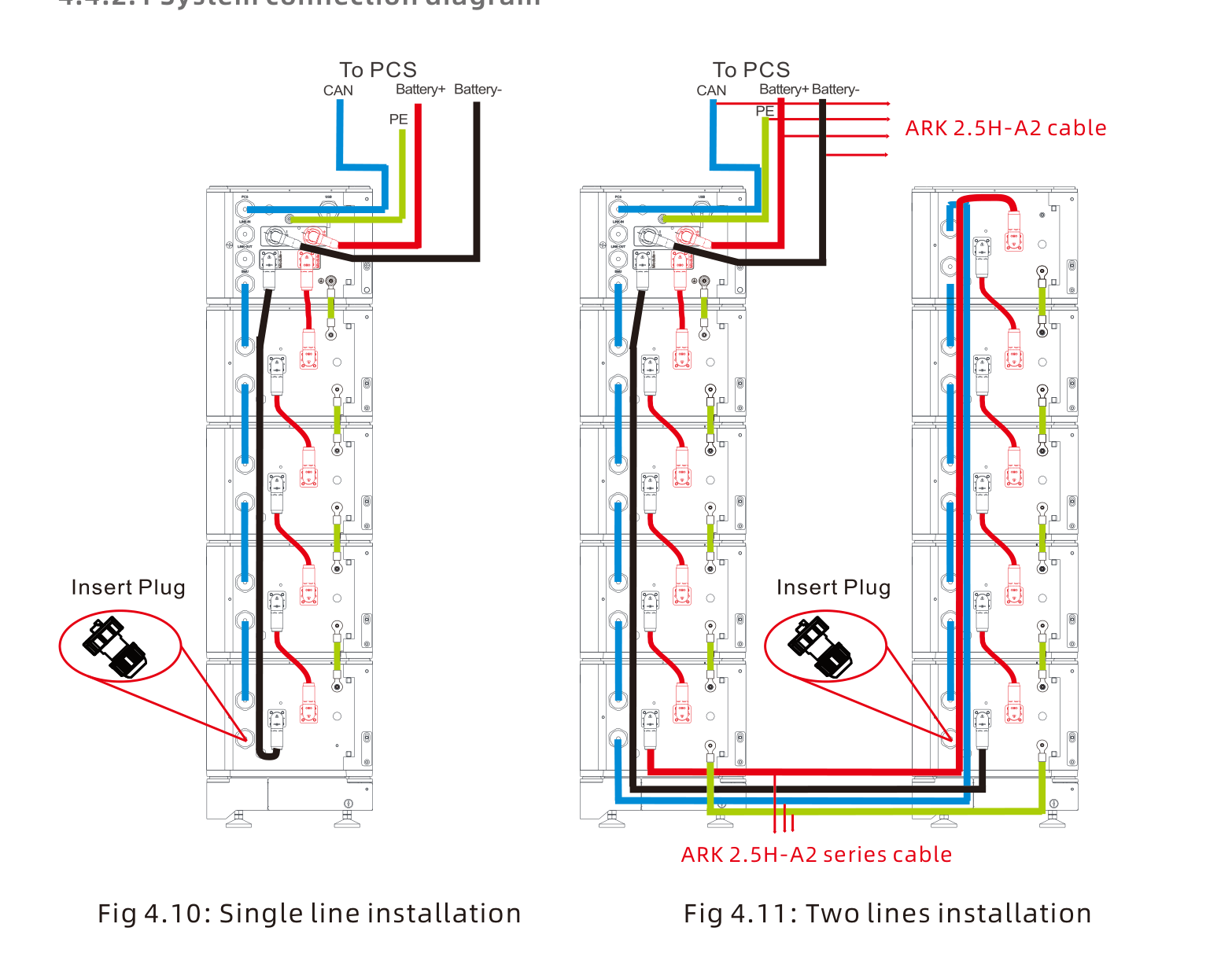

Kontroler ma wymiary 650/260/185 mm, masę 8,5 kg, stopień ochrony IP65 i pracuje w zakresie od 90 do 585 V. Łańcuch komunikacyjny biegnie od portu BMU kontrolera przez porty Link0/Link1 kolejnych modułów, a w port Link1 ostatniego modułu wpina się zaślepkę dostarczaną z kontrolerem. Uziemienie kontrolera i modułów wykonuje się przewodem 6 mm².

Trzy pozycje zakupowe, o których zapomina się w wycenach: kabel łączący system z falownikiem (do kupienia osobno u producenta), podstawa podłogowa i uchwyt ścienny — oba opcjonalne, oraz przedłużany kabel serii przy montażu dwurzędowym. Kontroler z kablem znajdziesz u nas: BMS HVC 60050-C2 do SPH TL3 BH-UP.

Montaż wieży: ściana czy podłoga?

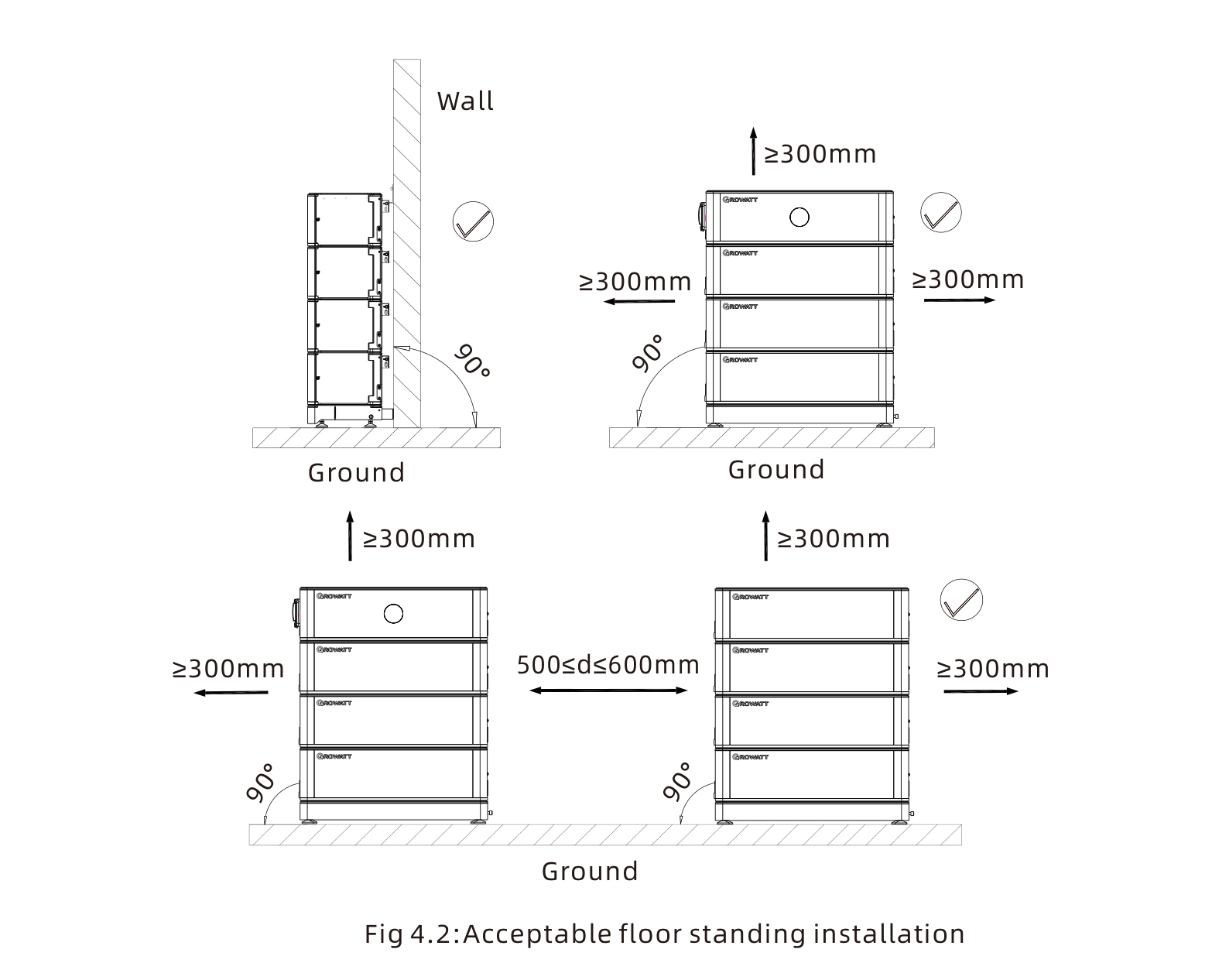

Na ścianie wolno zawiesić maksymalnie 4 jednostki łącznie z kontrolerem, na uchwytach z minimalnym odstępem 300 mm od ściany do wspornika i 500 mm od podłoża. Większe wieże stawia się na podłodze: do 10 modułów, a powyżej 6 producent zaleca układ dwurzędowy. Wokół systemu zachowuje się odstępy co najmniej 300 mm, a między dwiema wieżami 500-600 mm. Bateria do Growatt SPH pracuje w zakresie od -10 do +50°C, przy czym poniżej 0°C producent zastrzega ograniczenie osiągów — w nieogrzewanych pomieszczeniach zimą trzeba to uwzględnić w oczekiwaniach wobec magazynu.

Z praktyki instalatora

• Mieszanie klas napięciowych to najczęstszy błąd wyceny. Z doświadczenia: oferty potrafią łączyć falownik HV z bateriami LV, bo nazwy serii brzmią podobnie. Tabela zgodności jest bezwzględna: bateria do Growatt SPH musi być klasy HV.
• Kontroler i kabel PCS giną w wycenach. Częstym błędem jest policzenie samych modułów — brakujący kontroler albo kabel do falownika wychodzi dopiero na budowie i zatrzymuje uruchomienie.
• Zaślepka Link1 to typowa niespodzianka rozruchu. Bez niej łańcuch komunikacji jest niedomknięty; leży w kartonie kontrolera, nie modułu.
• Masa wymusza logistykę. Największa wieża to 280 kg przy 2035 mm wysokości; na podstawie realnych instalacji wnoszenie planuje się per moduł 27 kg, nie per wieża.

Najczęstsze pytania o baterię ARK do SPH

Czy bateria do Growatt SPH może być rozbudowana po jakimś czasie?

Konstrukcja jest modułowa — instrukcja dopuszcza swobodny dobór liczby modułów w zakresie od 2 do 10, a wymianę i dokładanie elementów opisuje procedurą serwisową. Instrukcja nie podaje natomiast warunków łączenia modułów z różnych partii produkcyjnych ani o różnym przebiegu — przed rozbudową istniejącej wieży potwierdź te warunki w naszym dziale technicznym.

Czy bateria do Growatt SPH działa zimą w nieogrzewanym pomieszczeniu?

Zakres pracy to -10 do +50°C, a przechowywanie w -20 do +25°C zachowuje parametry przez 12 miesięcy. Poniżej 0°C producent zastrzega ograniczenie osiągów — magazyn zadziała, ale wolniej przyjmie energię.

Jaka jest gwarancja na baterię i falownik?

Bateria ARK 2.5H-A2 ma 10 lat gwarancji. Dla falownika nasza zweryfikowana tabela podaje 10 lat, a karta katalogowa wymienia wariant 5/10 lat — rozbieżność wynika z opcji rozszerzenia i warto ją potwierdzić przy zamówieniu. Obowiązuje europejska gwarancja serwisowa producenta.

Jakie certyfikaty ma system ARK?

Karta katalogowa wymienia: IEC 62619, IEC 62040, IEC 62477, CE, RoHS i UN 38.3; UN 38.3 dotyczy transportu ogniw litowych i bywa wymagany przez przewoźników. Kontroler ma certyfikat CE-EMC.

Checklista doboru

1. Bateria do Growatt SPH zaczyna się od modelu falownika: odczytaj jego limit ciągłej mocy ładowania (3000-7500 W).
2. Z macierzy doboru wybierz minimalną wieżę pokrywającą limit; pojemność zwiększaj wg potrzeb autokonsumpcji i zasilania rezerwowego, licząc energię „rated”.
3. Dolicz kontroler HVC 60050-C2, kabel do falownika i — przy montażu podłogowym lub ściennym — odpowiednio podstawę albo uchwyt.
4. Sprawdź miejsce montażu: limit 4 jednostek na ścianie, odstępy 300 mm, masa i wysokość wieży z tabeli konfiguracji.
5. Zweryfikuj zestaw w narzędziu konfigurator falownik + bateria Growatt.

Kompletny zestaw — falownik i bateria do Growatt SPH — znajdziesz w naszej ofercie: falownik Growatt SPH 6000TL3 BH-UP oraz moduł baterii ARK 2.5H-A2 — ceny netto dla instalatorów widoczne po zalogowaniu.
