Montaż falownika Growatt WIT 4-15K-HU — kotwy, wyłączniki AC, kable PV i baterii

Montaż falownika Growatt wygląda w instrukcji na dwa krótkie rozdziały — a potem i tak wierci się w ścianie z pamięci. Ten artykuł porządkuje rozdziały 5 i 6 instrukcji WIT 4-15K-HU (rew. 2025-11, s. 17-39 druku; tłumaczenie redakcyjne z wydania angielskiego) w kolejności rzeczywistych prac: miejsce, wspornik, zawieszenie, uziemienie, strona AC, PV i bateria. Wszystkie liczby — średnice, głębokości, momenty, przekroje i prądy wyłączników — pochodzą z tabel i rysunków instrukcji, z adresem strony przy każdej. Wymagania dotyczące samego miejsca (odstępy 600/1000 mm, zakaz bezpośredniego słońca, pochylenie do 15°) omówiliśmy szerzej w artykule o konserwacji — tu przypominamy je skrótowo, bo od nich zależy wszystko dalej.

Zanim wywiercisz pierwszy otwór — przenoszenie i miejsce

Falownik wyjmują z kartonu dwie osoby — instrukcja wymaga tego wprost, z uwagą o utrzymaniu równowagi. Na opakowaniu są oznaczenia frontu i spodu, a jedno ostrzeżenie CAUTION warto zacytować, bo jego złamanie kończy się uszkodzeniem jeszcze przed montażem: nie wolno stawiać urządzenia terminalami przyłączeniowymi do podłoża, bo terminale nie są zaprojektowane do przenoszenia masy falownika. Miejsce montażu: ściana nośna spełniająca wymogi udźwigu, podłoże niepalne, praca pionowa lub z odchyleniem do tyłu maksymalnie 15°, odstępy serwisowe 0,6 m wokół i 1 m z przodu; urządzenia nie umieszcza się też w zamkniętej, ciasnej przestrzeni.

Montaż falownika Growatt na wsporniku — kotwy i momenty

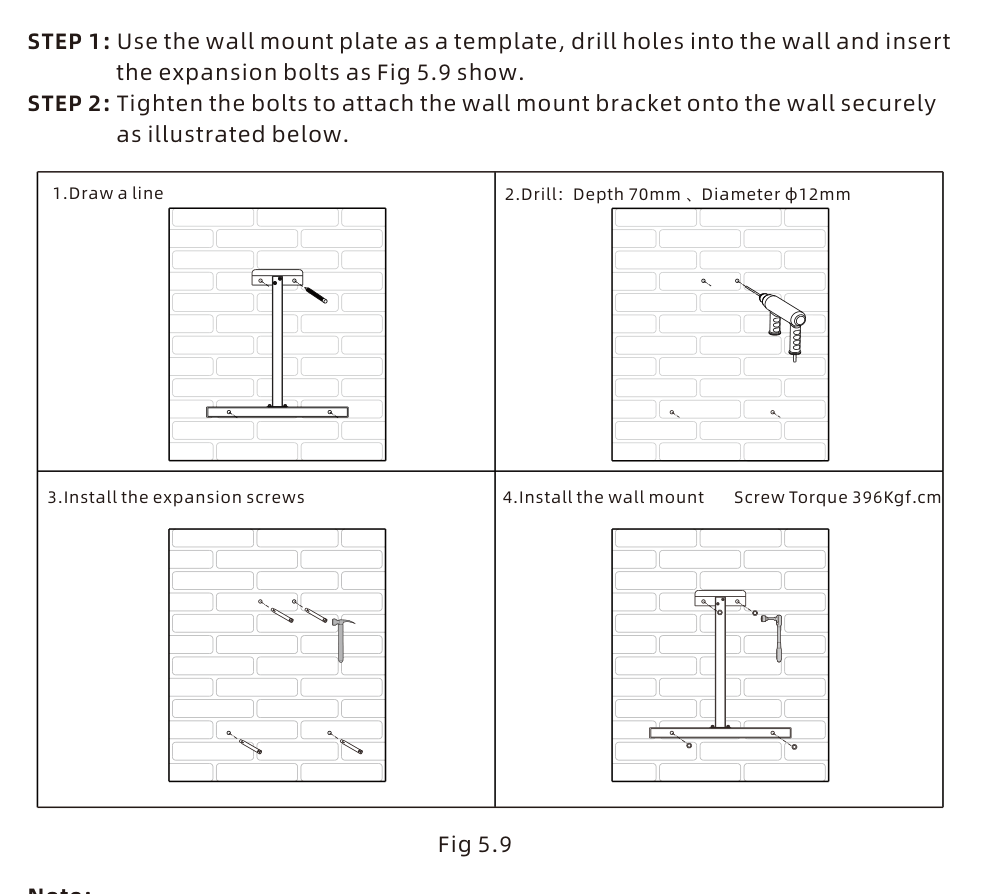

Sekwencja z Fig 5.9 ma cztery kroki: trasowanie po płycie montażowej jak po szablonie, wiercenie, osadzenie kotew rozporowych i przykręcenie wspornika. Liczby, które trzeba mieć na wiertarce: otwór o średnicy φ12 mm i głębokości 70 mm, moment dokręcenia kotew 396 kgf·cm (około 39 N·m — przeliczenie redakcyjne). Ściana pod kotwy: lity beton albo cegła, grubość co najmniej 100 mm. Samo zawieszenie: urządzenie unosi się oburącz, zawiesza na wsporniku i skręca śrubami zabezpieczającymi momentem 50 kgf·cm, po czym sprawdza osadzenie i dokręca wszystkie śruby. Wymiary płyty montażowej (m.in. 475 × 298 mm w osiach głównych) instrukcja podaje na rysunku Fig 5.8 — przy prefabrykacji uchwytów albo montażu na konstrukcji wsporczej zamiast ściany warto je przenieść na projekt, zanim urządzenie dojedzie na budowę. I rada wynikająca wprost z liczb: skoro kotwy wymagają litego betonu lub pełnej cegły, ściany z pustaka albo płyty warstwowej od razu planuj z przelotowym mocowaniem lub ramą — montaż falownika Growatt na kołkach w pustaku to najkrótsza droga do zerwania wspornika z 40-kilogramowym urządzeniem.

Parametr montażowy	Wartość z instrukcji
Otwór pod kotwę	φ12 mm, głębokość 70 mm
Moment kotew wspornika	396 kgf·cm
Moment śrub mocujących falownik	50 kgf·cm
Ściana	lity beton lub cegła, grubość ≥100 mm
Przenoszenie	2 osoby, oznaczenia front/spód na kartonie
Pozycja pracy	pionowo lub odchylenie do tyłu ≤15°

Uziemienie — pierwszy kabel, nie ostatni

Elektrycznie montaż falownika Growatt zaczyna się od PE. Kolejność z rozdziału 6.1 jest bezwzględna: kabel uziemiający podłącza się do falownika przed jakimkolwiek innym kablem — dla ochrony ludzi i sprzętu. Uziemieniu podlegają wszystkie nieprzewodzące prądu części metalowe systemu: stelaże, obudowy combiner boxów, rozdzielnic, falownika i baterii. Przy kilku falownikach równolegle instrukcja wymaga ekwipotencjalizacji — obudowy, stelaże modułów i baterie spięte do tego samego obszaru uziemienia. Dwie uwagi praktyczne wprost z dokumentu: uziemienie odgromowe prowadź możliwie daleko od ochronnego, a końcówki kabli uziemiających chroń przed deszczem. Moment na zacisku PE: 50 kgf·cm. To ten sam moment co przy śrubach mocujących — w praktyce jeden klucz z jedną nastawą obsługuje i wspornik, i uziemienie, co upraszcza pracę na drabinie.

Strona AC — wyłączniki, przekroje i pułapka z gwarancją

Przed pracami: napięcie i częstotliwość sieci w dopuszczalnym zakresie, rozłączniki DC oraz wyłączniki AC od sieci, generatora i baterii — otwarte. Wyłącznik AC po stronie sieci jest obowiązkowy: zapewnia bezpieczne odłączenie falownika od zasilania nadrzędnego przy awarii. Instrukcja podaje komplet zalecanych wartości dla czterech obwodów:

Nota redakcyjna o brakującej wartości: w tabeli kabli AC instrukcji (s. 33 druku) komórka dla WIT 4/5/6K-HU zawiera wyłącznie jednostkę „mm²” bez liczby — to błąd składu dokumentu producenta, nie przeoczenie z naszej strony. Nie zgadujemy tej wartości: dobierz przekrój obliczeniowo do prądu zabezpieczenia 32 A zgodnie ze sztuką i przepisami, a wartość katalogową potwierdź w dziale technicznym. Sama technika przyłączenia jest opisana precyzyjnie: odizolowanie 11-13 mm, terminale tulejkowe zaciskane praską (komplet cold-pressed w dostawie, dobór wg przekroju). I ostrzeżenie, które trzeba znać przed odbiorem: uszkodzenia wynikłe z nieuszczelnienia szczelin terminali wyjściowych zgodnie z instrukcją są poza zakresem gwarancji — pełną listę wykluczeń omawia artykuł o gwarancji WIT. Zwróć uwagę, że cztery obwody AC to cztery osobne aparaty w rozdzielnicy — bypass i load mają identyczne prądy, ale różne funkcje, i przy odbiorze technicznym opisanie ich na schemacie jednoznacznymi etykietami (grid/load/bypass/GEN, jak na etykietach terminali falownika) oszczędza każdej kolejnej ekipie zgadywania.

Strona PV — trzy limity, których montaż falownika Growatt nie może przekroczyć

Sekcję otwiera ostrzeżenie klasy DANGER: moduły w słońcu generują napięcie, a napięcia stringów połączonych szeregowo mogą być śmiertelne — przed podłączaniem kabli DC zasłoń moduły i upewnij się, że rozłączniki DC są otwarte. Trzy limity konstrukcyjne z instrukcji: napięcie otwartego obwodu stringu maksymalnie 1000 V DC, prąd zwarciowy każdego stringu nie większy niż 50 A, a łączna moc paneli nieprzekraczająca dwukrotności mocy wejściowej falownika. Do tego zasady zdrowego projektu: moduły w stringu tego samego modelu i zalecane równe obsadzenie obu wejść DC, suma prądów stringów w granicach maksymalnego prądu wejściowego, a prąd pojedynczego toru MPPT do 40 A.

Wykonawczo: kable PV o przekroju 4-6 mm², odizolowanie 8-10 mm, zaciśnięcie i test wyrwania — złącze ma nie dać się wyciągnąć z terminala. Złącza męskie i żeńskie stosuj parami, z kontrolą polaryzacji przed podłączeniem stringu. Przy systemach równoległych stelaże modułów wchodzą do wspólnej ekwipotencjalizacji, a uziemienie strony PV wykonuje się przed kablami PV. Limit dwukrotności mocy bywa mylony z zaleceniem — to warunek twardy: instrukcja wprost ostrzega, że jego złamanie grozi pożarem lub uszkodzeniem falownika i wyłącza odpowiedzialność producenta. Przewymiarowanie generatora PV planuj więc świadomie, z kartą na stole, a nie „na oko z zapasem”.

Strona bateryjna — OT, M8 i maksymalnie 10 metrów

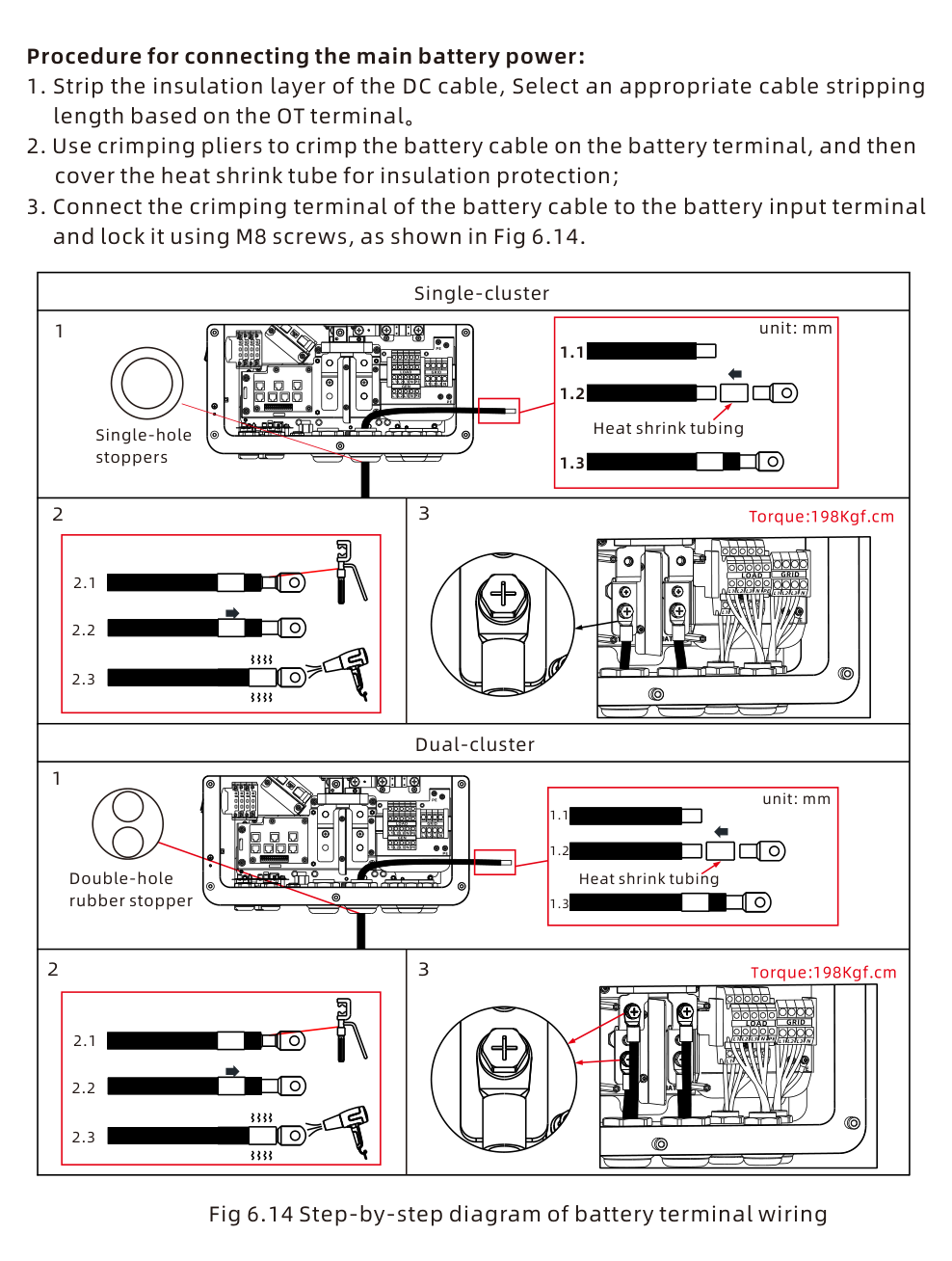

WIT 4-15K-HU pracuje z baterią niskonapięciową o zalecanym napięciu 51,2 V, więc prądy są duże, a rygor połączeń — najwyższy w całym montażu: instrukcja ostrzega, że luźne połączenie może powodować przegrzanie i uszkodzenie urządzenia. Przekroje kabli z tabeli 6.3: 50 mm² dla WIT 4/5/6K-HU oraz 50 lub 120 mm² dla WIT 8/10/12/15K-HU. Procedura z Fig 6.14: odizolowanie pod końcówkę OT (terminal w akcesoriach dostawy), zaciśnięcie praską, koszulka termokurczliwa na połączenie i przykręcenie do terminala wejściowego śrubami M8 — rysunek podaje moment 198 kgf·cm (wartość z warstwy graficznej Fig 6.14). Dwie zasady domykające: kabel uziemiający przed kablem baterii i zalecana długość kabla bateryjnego nie większa niż 10 m. Prawidłowy montaż falownika Growatt po stronie DC kończy się właśnie tu — dobór samej baterii do mocy falownika policzysz w artykule o baterii do WIT 4-15K-HU; komunikację (8 portów RJ45 dla BMS, licznika, DRMS i ShineMaster) opisujemy w artykułach o monitoringu.

Schematy systemowe i komunikacja — co jeszcze kryje rozdział 6?

Rozdział 6 otwierają schematy okablowania kompletnych systemów: pojedynczy falownik z generatorem na porcie GEN, wariant AC Couple z falownikiem sieciowym, tryb Smart Load i trzy jednostki w pracy równoległej — zanim zaczniesz ciągnąć kable, odszukaj schemat odpowiadający Twojej architekturze, bo rozmieszczenie R/S/T/N na terminalach GRID, LOAD i GEN jest opisane właśnie tam. Warstwę komunikacyjną obsługuje osiem portów RJ45 w strefach COM1/COM2: komunikacja z BMS baterii, licznik energii, DRMS, ShineBus/ShineMaster oraz EMS/VPP — opisy pinów znajdziesz w tabeli 6.5 instrukcji. Konfigurację samego monitoringu (datalogger, aplikacja) prowadzi artykuł o ShineWiFi-X i ShineWiLan-X2.

Montaż falownika Growatt w wariancie równoległym dokłada dwie rzeczy ponad pojedynczą jednostkę: wspólną ekwipotencjalizację wszystkich obudów i stelaży oraz unikalne adresy komunikacyjne jednostek — te drugie ustawia się już przy uruchomieniu, według procedury z artykułu o trybach pracy. Fizyczne odstępy między sąsiednimi falownikami na jednej ścianie (minimum 600 mm) omawiamy w artykule o konserwacji — przy trzech jednostkach ściana robi się z tego naprawdę szeroka, co warto wiedzieć na etapie oferty, nie montażu.

Czego NIE robić przy montażu

Montaż falownika Growatt psuje się zwykle w tych samych czterech miejscach — wszystkie zakazy pochodzą wprost z rozdziałów 5-6:

• Nie stawiaj falownika na terminalach. Terminale nie przenoszą masy urządzenia — chwila „oparcia o ścianę” przy przerwie w montażu potrafi kosztować wymianę przyłączy.
• Nie podłączaj niczego przed uziemieniem. Kabel PE idzie pierwszy — przed AC, PV i baterią; na stronie PV instrukcja powtarza to osobno.
• Nie pracuj przy stringach bez zasłonięcia modułów. Napięcia stringów w słońcu mogą być śmiertelne — plandeka to element BHP, nie fanaberia.
• Nie zostawiaj nieuszczelnionych przepustów terminali. Szkody z tego tytułu są wprost wyłączone z gwarancji.

Z praktyki instalatora

• Montaż falownika Growatt zaczynaj od rozrysowania czterech obwodów AC (grid/load/bypass/GEN) na schemacie rozdzielnicy — tabela wyłączników z instrukcji przekłada się wtedy na listę zakupów w pięć minut.
• Momenty 396/198/50 kgf·cm ustaw na kluczu dynamometrycznym przed wejściem na drabinę i sfotografuj nastawę — zdjęcie w dokumentacji odbiorowej ucina dyskusje przy przeglądach.
• Kabel bateryjny licz po trasie rzeczywistej, nie po linii prostej — limit 10 m przy bateriach w innym pomieszczeniu kończy się przeprojektowaniem, jeśli sprawdzisz go dopiero na obiekcie.
• Zestawy bateryjne dla WIT 4-15K z naszej oferty zawierają kable i podstawę — jeden numer katalogowy zamyka temat przekrojów i terminali OT po stronie baterii (rekomendacja handlowa).

Najczęstsze pytania o montaż falownika Growatt (FAQ)

Jakich kotew i ściany wymaga montaż falownika Growatt WIT 4-15K-HU?

Kotwy rozporowe w otworach φ12 mm o głębokości 70 mm, dokręcone momentem 396 kgf·cm; ściana z litego betonu lub cegły o grubości co najmniej 100 mm. Płyta montażowa służy jako szablon do trasowania.

Jaki wyłącznik nadprądowy przed falownikiem?

Po stronie sieci: 32 A (400 V) dla WIT 4/5/6K-HU i 63 A dla WIT 8/10/12/15K-HU; obwody load i bypass odpowiednio 25/50 A, GEN — 32/63 A. W trybie Smart Load wyłącznik GEN dobiera się według mocy smart loadów.

Jaki przekrój kabla AC dla WIT 4/5/6K-HU?

Tego instrukcja nie podaje — w tabeli kabli AC komórka dla tych modeli jest pusta (błąd składu dokumentu; dla 8-15K podano 10 mm²). Przekrój dobierz obliczeniowo do zabezpieczenia 32 A zgodnie z przepisami i potwierdź w dziale technicznym PVGroup.pl.

Czy kabel do baterii może mieć 15 metrów?

Instrukcja zaleca długość nie większą niż 10 m. Przy większych odległościach zaplanuj inne usytuowanie baterii — to zalecenie producenta dla systemu niskonapięciowego 51,2 V, gdzie każdy metr kabla ma znaczenie przy prądach roboczych.

Czy montaż falownika Growatt WIT mogę wykonać w pojedynkę?

Samo wyjęcie z opakowania i przenoszenie instrukcja opisuje jako pracę dla dwóch osób, a zawieszanie na wsporniku — z uniesieniem oburącz i utrzymaniem równowagi. Prace elektryczne w rozdziale 6 są zastrzeżone dla wykwalifikowanych elektryków. Krótko: transport i zawieszenie planuj w dwie osoby, resztę może dokończyć jedna — z uprawnieniami.

Checklista montażowa krok po kroku

1. Miejsce: ściana nośna ≥100 mm, odstępy 600/1000 mm, bez słońca, pochylenie ≤15°.
2. Wspornik: trasowanie z płyty, otwory φ12×70 mm, kotwy 396 kgf·cm.
3. Zawieszenie we dwóch, śruby 50 kgf·cm, kontrola osadzenia.
4. Uziemienie wszystkich elementów systemu — pierwszy kabel, 50 kgf·cm.
5. AC: wyłączniki wg tabeli, strip 11-13 mm, terminale zaciskane, uszczelnienie przepustów.
6. PV: moduły zasłonięte, polaryzacja sprawdzona, limity 1000 V / 50 A / 2× moc.
7. Bateria: OT + M8 (198 kgf·cm), koszulka termokurczliwa, kabel ≤10 m.
8. Przed startem: montaż falownika Growatt kończy procedura uruchomienia z artykułu o trybach pracy WIT — adres komunikacyjny, czas i wybór trybu.

Komplet dokumentów: instrukcja obsługi WIT 4-15K-HU, skrócona instrukcja i karta katalogowa w naszej bazie, oryginały w centrum pobierania Growatt. Sprzęt: Growatt WIT 8KW-HU i zestaw baterii 5 kWh z kablami i podstawą, pozostałe moce w kategorii falowniki hybrydowe 3-fazowe; dobór zestawu policzy konfigurator.
