Falownik wysokonapięciowy pracuje z baterią o napięciu od około 90 V do 750 V, złożoną z modułów łączonych szeregowo w wieżę. Falownik niskonapięciowy pracuje z magazynem 51,2 V, w którym kolejne moduły dokłada się równolegle, obok siebie. Z tej jednej różnicy wynika cała reszta: prąd w obwodzie baterii, przekrój przewodów, sposób rozbudowy, obecność osobnego modułu BMS i minimalna pojemność, od której system w ogóle wystartuje. Falownik wysokonapięciowy wygrywa w instalacjach trójfazowych z długą trasą kablową, niskonapięciowy — tam, gdzie liczy się start od małej pojemności, praca poza siecią i prostota serwisu. Poniżej pokazujemy obie architektury na konkretnych rodzinach urządzeń Growatt, z których dobieramy systemy na co dzień.
Czym różni się falownik wysokonapięciowy od niskonapięciowego
Różnica nie leży w samej przetwornicy, tylko w obwodzie baterii. Falownik wysokonapięciowy i niskonapięciowy różnią się tym, jakiego napięcia oczekują od magazynu — i to wyznacza wszystko dalej. W układzie niskonapięciowym wszystkie moduły pracują na wspólnej szynie 51,2 V i łączą się równolegle — każdy dołożony moduł zwiększa pojemność i dostępny prąd, a system zarządzania baterią siedzi w każdym module. W układzie wysokonapięciowym moduły łączy się szeregowo: napięcia się sumują, a nad całą wieżą czuwa osobny moduł sterujący, który pełni rolę nadrzędnego BMS.
Konsekwencją jest zupełnie inna skala prądów przy tej samej mocy. Żeby przesłać 10 kW przez obwód baterii o napięciu 51,2 V, potrzebny jest prąd blisko 200 A — stąd w instrukcji WIT 4-15K przewód baterii ma zalecany przekrój 50 mm² lub 120 mm². Ta sama moc przy napięciu wieży rzędu 500 V wymaga prądu około 20 A, czyli wartości znanych z obwodów AC. To zwykłe przeliczenie mocy przez napięcie, nie deklaracja producenta. W praktyce decyduje ono o grubości kabli, rozmiarze zacisków i stratach na przewodach, zarówno przy ładowaniu, jak i przy rozładowaniu.
Druga konsekwencja to sposób rozbudowy. Magazyn niskonapięciowy rozbudowuje się przez dokładanie modułów obok siebie — od jednej sztuki do kilkudziesięciu połączonych równolegle. Magazyn wysokonapięciowy rozbudowuje się w obrębie jednej wieży i ma zarówno minimalną, jak i maksymalną liczbę modułów. Jeżeli modułów jest za mało, napięcie wieży nie osiąga wartości, od której falownik podejmuje pracę — dlatego system HV nie wystartuje od pojedynczego modułu.
Prądy, przekroje i BMS — porównanie architektur
| Cecha | System LV (51,2 V) | System HV (90-750 V) |
|---|---|---|
| Łączenie modułów | równoległe, wspólna szyna | szeregowe, wieża |
| Prąd przy 10 kW | około 195 A | około 20 A przy 500 V |
| Przewody baterii | 50-120 mm² (wg instrukcji WIT) | przekroje jak w obwodach AC |
| BMS | zintegrowany w każdym module | osobny moduł sterujący nad wieżą |
| Start od | 1 modułu | minimum wg rodziny, np. 3 modułów |
| Rozbudowa | dokładanie równoległe, do 48 szt. | w obrębie wieży, np. 1-6 modułów |
| Typowe zastosowanie | 1-fazowe, off-grid, WIT-HU | 3-fazowe battery-ready i hybrydy |
Wartości prądów w tabeli to przeliczenie mocy przez napięcie — dokładne parametry konkretnego zestawu zawsze weryfikujemy w karcie katalogowej baterii i falownika.
Ekosystem LV w praktyce: SPF, SPH jednofazowe i WIT-HU
Po stronie niskonapięciowej Growatt ma trzy grupy falowników: off-gridowe SPF, jednofazowe hybrydy SPH oraz trójfazową serię WIT-HU. Wszystkie pracują z magazynami 51,2 V, różnią się natomiast dopuszczalnym prądem — od 100 A w małych jednostkach do 420 A w WIT 17-25K-HU.

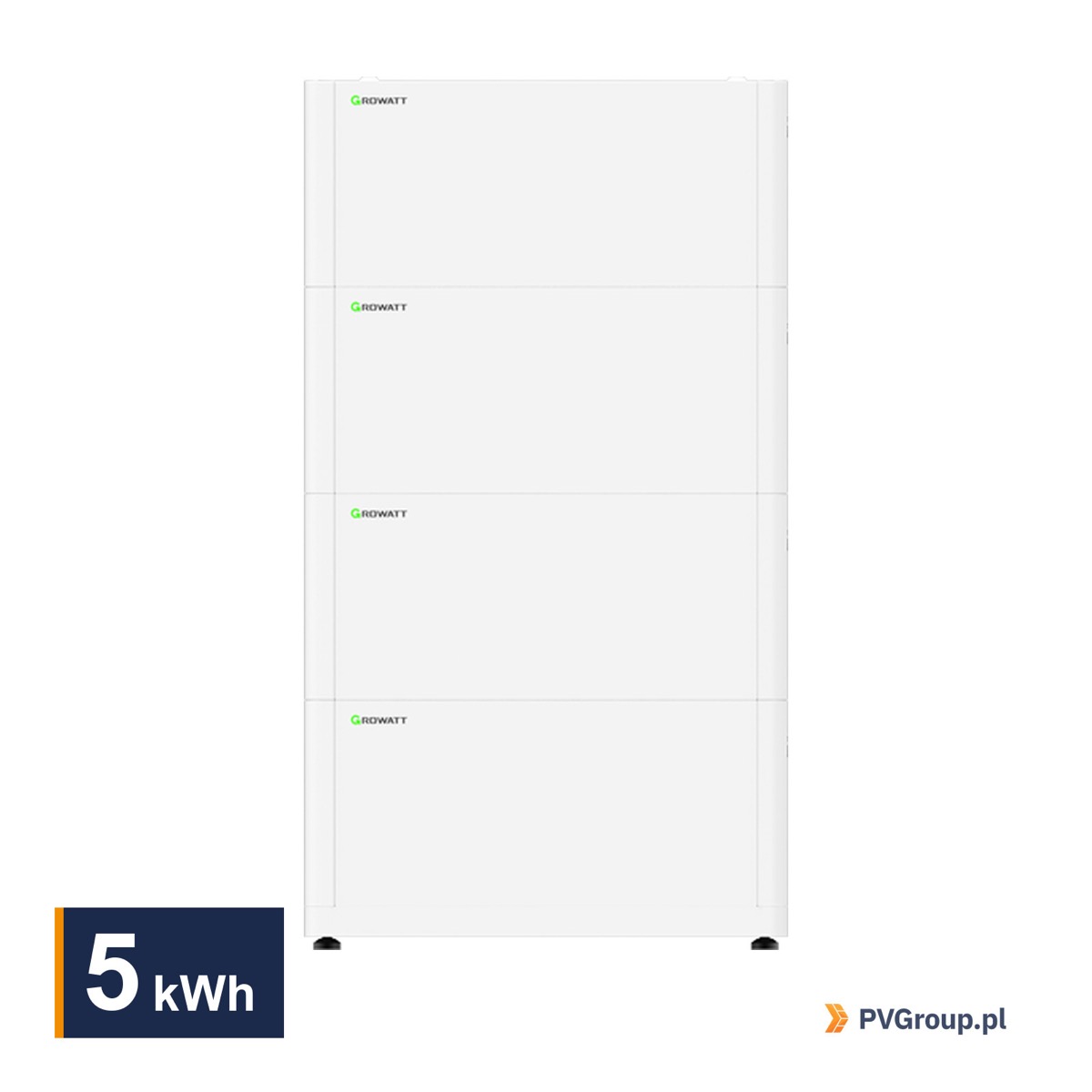

Baterie do wyboru: modułowe AXE 5.0L-C1 i ALP 5.0L po 5 kWh, ARK 2.5L-A2 po 2,56 kWh oraz jednobryłowe HOPE 14.3L-A1 i HOPE 16.0LM-A1. Duże moduły HOPE łączą się równolegle aż do 48 sztuk, co daje odpowiednio 686,4 kWh i 768 kWh — w domu jednorodzinnym granicą jest więc budżet i prąd falownika, nie limit baterii. Karty katalogowe tych modułów trzymamy u siebie: AXE 5.0L oraz HOPE 14.3L-A1.
Mocną stroną architektury LV jest start od pojedynczego modułu i praca w układach wyspowych. Falowniki off-grid z natury pracują na 48 V, więc dla nich system niskonapięciowy jest jedyną opcją. Słabą stroną są prądy: przy większych mocach przewody robią się grube i drogie, a każde połączenie musi być wykonane starannie, bo styk o podwyższonej rezystancji przy 200 A zaczyna się grzać.
Falownik wysokonapięciowy w praktyce: SPH TL3, MIN-XH, MOD i WIT-XHU
Po stronie wysokonapięciowej każda rodzina falowników ma przypisaną własną rodzinę baterii i własny moduł sterujący — i tego parowania nie wolno mieszać:
- SPH TL3 BH-UP (hybrydy trójfazowe 4-10 kW) pracują z wieżą ARK 2.5H-A2: od 3 do 10 modułów, czyli 7,68-25,6 kWh, pod nadzorem modułu HVC 60050-C2. Moduł sterujący pracuje w zakresie napięcia od 90 do 585 V.

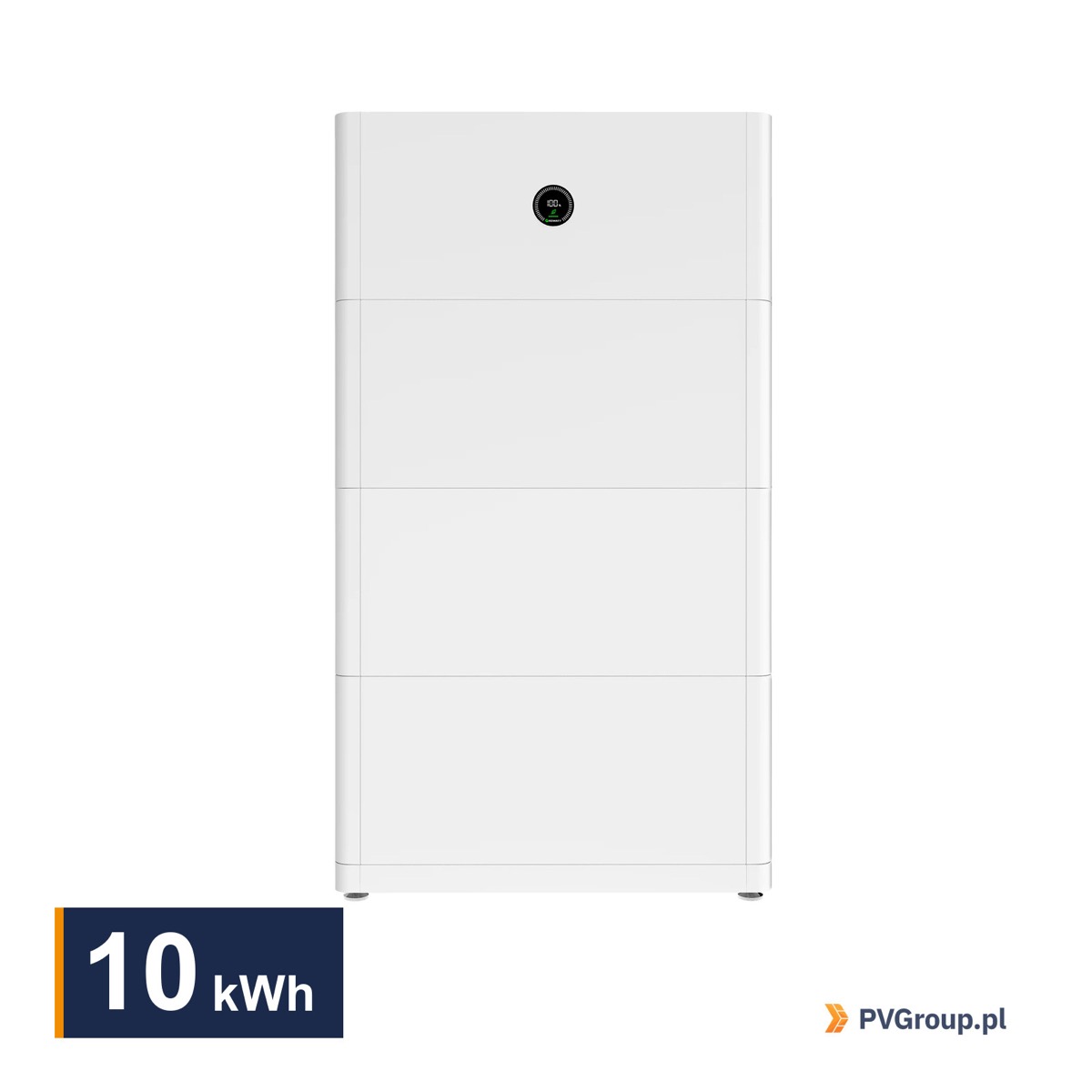

- MIN-XH i MID-XH (battery-ready 1- i 3-fazowe) współpracują z wieżą APX 5.0P-B1: 1-6 modułów po 5 kWh, napięcie do 650 V, moduł sterujący APX 98034-P2.
- MOD-HU (battery-ready trójfazowe drugiej generacji) używają APX Gen 2.0, gdzie moduł nadrzędny 5.0M-B3 sam pełni rolę BMS, a rozbudowa idzie modułami 5.0P-B3 do 30 kWh.
- WIT-XHU (30-125 kW) to już sprzęt przemysłowy na rackowych bateriach AXE 5.0H-E1 w konfiguracjach 30-60 kWh.
Minimalna liczba modułów ma praktyczne skutki przy wycenie. Klient, który chce zacząć od małego magazynu przy falowniku SPH TL3, i tak musi kupić trzy moduły ARK plus moduł sterujący — wejście w system HV bywa więc droższe na starcie, mimo że sama rozbudowa w obrębie wieży jest prosta. Procedury łączenia wieży opisują instrukcje, które udostępniamy u siebie: skrócona instrukcja ARK 2.5H-A2 oraz instrukcja systemu APX.
Kiedy falownik wysokonapięciowy jest lepszym wyborem
Falownik wysokonapięciowy wybieramy przede wszystkim w instalacjach trójfazowych o mocy od kilku kilowatów wzwyż, gdzie magazyn ma pracować z pełną mocą urządzenia. Niższe prądy oznaczają cieńsze przewody, mniejsze straty i łatwiejsze prowadzenie trasy — szczególnie gdy bateria stoi w innym pomieszczeniu niż falownik.
Drugi argument to zgodność z liniami battery-ready. Jeżeli klient ma już falownik MIN-XH albo MOD i chce dołożyć magazyn, wybór jest przesądzony — te rodziny pracują wyłącznie z wieżami APX. Analogicznie trójfazowy SPH TL3 BH-UP z definicji potrzebuje wieży ARK z modułem HVC; w naszej ofercie znajdziesz zarówno falownik SPH 10000TL3 BH-UP, jak i gotowy zestaw APX 10 kWh do MIN-XH.
Trzeci argument bywa niedoceniany: wieża HV zajmuje mniej miejsca na posadzce niż ta sama pojemność w modułach ustawianych obok siebie, bo cała rozbudowa idzie w górę, na jednej podstawie. W ciasnej kotłowni to realna przewaga.
Kiedy lepszy jest system niskonapięciowy
Architektura LV wygrywa w czterech sytuacjach. Pierwsza to start od małej pojemności: jeden moduł 5 kWh wystarcza, żeby system ruszył, podczas gdy falownik wysokonapięciowy z wieżą ARK wymaga minimum trzech modułów i modułu sterującego. Druga to praca poza siecią — urządzenia off-grid SPF i instalacje wyspowe pracują na 48 V z natury. Trzecia to bardzo duże pojemności równoległe: 48 modułów HOPE to skala, której żadna domowa wieża HV nie osiąga. Czwarta to serwis — brak osobnego modułu sterującego oznacza jeden element mniej, który może zawieść, a wymiana pojedynczego modułu nie rozbiera całej wieży.
Ceną tej elastyczności jest prąd. Przy 51,2 V każdy kilowat mocy oznacza około 20 A w obwodzie baterii, więc trasa kablowa musi być krótka, o dużym przekroju i starannie zaciśnięta. Trójfazowa seria WIT-HU pokazuje, że architektura LV działa też przy 15-25 kW — ale wymaga wtedy przewodów 120 mm² i modułów o odpowiednim prądzie, co opisaliśmy w przewodniku montażu falownika WIT.
Falownik wysokonapięciowy czy niskonapięciowy — tabela decyzyjna
| Scenariusz | Rekomendacja | Dlaczego |
|---|---|---|
| Dom 1-fazowy, magazyn od 5 kWh | LV | start od jednego modułu, prosty BMS |
| Dom 3-fazowy, falownik battery-ready MIN/MOD | HV | jedyna zgodna architektura (wieże APX) |
| Dom 3-fazowy, hybryda SPH TL3 | HV | wieża ARK + HVC, od 7,68 kWh |
| Dom 3-fazowy, backup i duży prąd baterii | LV (WIT-HU) | do 420 A, moduły HOPE do 48 szt. |
| Instalacja off-grid / wyspowa | LV | urządzenia 48 V z natury |
| Długa trasa falownik-bateria | HV | prąd ~10x niższy, mniejsze straty |
| Bardzo duża pojemność (100+ kWh) | LV równolegle lub HV rack | HOPE do 686 kWh albo AXE 5.0H w racku |
Z praktyki instalatora
Najpierw falownik, potem bateria — nigdy odwrotnie. Architektura magazynu wynika z rodziny falownika, a nie z preferencji. Częstym błędem jest obiecanie klientowi konkretnej baterii, zanim ustalono, czy jego falownik to układ wysokonapięciowy, czy 51,2 V.
W systemie HV licz koszt wejścia, nie koszt kilowatogodziny. Falownik wysokonapięciowy wymaga wieży z modułem sterującym i minimalną liczbą modułów, przez co mały magazyn HV potrafi kosztować tyle, co średni LV. Rachunek odwraca się przy większych pojemnościach: elektronikę sterującą kupuje się raz, a kolejne stopnie wieży to już tylko koszt samych modułów.
W praktyce często spotykamy się z próbą łączenia modułów HV różnych rodzin, bo „wszystkie są Growatt”. Wieża APX, wieża ARK i rack AXE to trzy osobne, niekompatybilne systemy z różnymi modułami sterującymi — pomyłka na etapie zamówienia oznacza zwrot całej dostawy.
Przy LV pilnuj jakości połączeń bardziej niż czegokolwiek innego. Prąd rzędu 200 A wybacza znacznie mniej niż 20 A w wieży HV. Moment dokręcenia z instrukcji, jednakowa długość przewodów między modułami i pomiar spadków napięcia przy odbiorze to minimum.
FAQ
Czy falownik wysokonapięciowy jest sprawniejszy od niskonapięciowego?
Wyższe napięcie obniża straty przewodzenia w obwodzie baterii, bo przy tej samej mocy płynie mniejszy prąd. O całkowitej sprawności systemu decyduje jednak więcej czynników — konstrukcja przetwornicy, punkt pracy, długość trasy — dlatego porównujemy zawsze konkretne modele na podstawie kart katalogowych, a nie samą architekturę.
Czy można podłączyć baterię LV do falownika HV?
Nie. Zakresy napięcia wejścia bateryjnego się nie pokrywają: falownik wysokonapięciowy oczekuje wieży o napięciu setek woltów, a moduł 51,2 V nigdy go nie osiągnie. Dobór zawsze zaczyna się od rodziny falownika.
Od jakiej pojemności startuje magazyn HV?
Zależnie od rodziny: wieża ARK 2.5H-A2 wymaga minimum 3 modułów, czyli 7,68 kWh, a APX 5.0P-B1 startuje od jednego modułu 5 kWh. Do każdej wieży dochodzi moduł sterujący.
Który system łatwiej rozbudować po latach?
LV — moduły dokłada się równolegle, do limitu prądu falownika i liczby sztuk z karty. W HV rozbudowa jest prosta w obrębie wieży, ale kończy się na jej maksymalnej liczbie modułów, np. 6 przy APX czy 10 przy ARK.
Jak wybrać — pięć kroków
- Ustal rodzinę falownika. Jeżeli na obiekcie pracuje falownik wysokonapięciowy z linii battery-ready, architektura magazynu jest już przesądzona i wybór sprowadza się do właściwej wieży.
- Policz moc, którą magazyn ma realnie oddawać. W systemie LV sprawdź, czy dopuszczalny prąd baterii ją udźwignie; w systemie HV sprawdź, czy planowana wieża mieści się w zakresie napięcia falownika.
- Sprawdź pojemność startową i docelową: minimum wieży HV kontra pojedynczy moduł LV.
- Zmierz trasę między falownikiem a baterią. Im dłuższy przewód, tym bardziej opłaca się wyższe napięcie, bo cieńszy kabel na całej trasie kosztuje wyraźnie mniej.
- Zweryfikuj kompletację: moduł sterujący, podstawa, kable — wieża HV bez BMS nie ruszy.
Oba ekosystemy — wieże wysokonapięciowe i moduły 51,2 V — mamy w dziale magazynów energii, a konfigurację trybów pracy z taryfą dynamiczną opisaliśmy w artykule o Smart Scheduling. Materiały źródłowe producenta znajdziesz też w centrum pobrań Growatt, a dobór kompletnego zestawu pod konkretny projekt wykona zespół PVGroup.pl.
