Montaż falownika WIT 4-15K-HU zaczyna się od uziemienia, a kończy na weryfikacji parametrów sieci — i ta kolejność nie jest umowna. Producent wymaga podłączenia przewodu ochronnego przed jakimkolwiek innym przewodem, z momentem dokręcenia 50 kgf·cm. Prawidłowy montaż falownika WIT wymaga też zachowania odstępów serwisowych: 0,6 m po bokach, 0,6 m nad i pod urządzeniem oraz 1 m z przodu. Poniżej znajdziesz pełną procedurę od rozpakowania do uruchomienia, z parametrami z instrukcji producenta i listą błędów, które najczęściej wracają jako zgłoszenia serwisowe.
Montaż falownika WIT — warunki miejsca instalacji
Falownik ma stopień ochrony IP66, więc dopuszczalny jest montaż wewnątrz i na zewnątrz budynku. Producent określa zakres temperatury otoczenia od -30°C do 60°C i wilgotność względną od 0% do 95%. Urządzenie montuje się pionowo albo z odchyleniem do tyłu — montaż poziomy, do przodu pochylony lub sufitowy jest niedopuszczalny.
Osobne zastrzeżenie dotyczy nasłonecznienia. Instrukcja wprost odradza wystawianie urządzenia na bezpośrednie działanie promieni słonecznych, ponieważ wysoka temperatura prowadzi do ograniczenia mocy. Elewacja południowa bez zadaszenia to najgorszy możliwy wybór, mimo że stopień ochrony formalnie na to pozwala. Ściana północna, zacieniona wnęka albo zadaszenie rozwiązują problem bez dodatkowych kosztów.
| Parametr miejsca montażu | Wymaganie producenta |
|---|---|
| Stopień ochrony | IP66 — wewnątrz lub na zewnątrz |
| Temperatura otoczenia | -30°C do 60°C |
| Wilgotność względna | 0-95% RH |
| Pozycja | pionowo lub odchylony do tyłu |
| Odstęp po bokach | 0,6 m |
| Odstęp nad i pod urządzeniem | około 0,6 m |
| Przestrzeń z przodu | 1 m |
| Nasłonecznienie | unikać bezpośredniego słońca |
| Otoczenie | z dala od źródeł silnych zakłóceń, poza zasięgiem dzieci |
Przekroje kabli i przygotowanie materiału
Producent podaje zalecane przekroje w skróconej instrukcji instalacji. Przygotowanie ich przed wyjazdem skraca montaż falownika WIT o dobre pół dnia, bo nic nie trzeba dokupować na miejscu.
| Przewód | Typ | Zalecany przekrój |
|---|---|---|
| Przewód ochronny PE | wielożyłowy miedziany (żółto-zielony) | 6 mm² |
| Sieciowy / generatorowy / obciążeniowy | wielożyłowy miedziany | 10 mm² |
| Wejściowy PV | kabel solarny PV | 4-6 mm² |
| Wejściowy akumulatora | wielożyłowy miedziany (pomarańczowo-czarny) | 50 mm² / 120 mm² |
| Komunikacyjny COM1 / COM2 | standardowy kabel sieciowy 568B | nie podano w instrukcji |
| Komunikacyjny COM3 | wielożyłowy miedziany | 22 AWG |
Przekrój przewodu baterii wygląda na przesadny dopóki nie przeliczy się prądu. Przy napięciu 51,2 V i mocy 10 kW płynie blisko 200 A, więc 50 mm² to minimum, a przy dłuższej trasie i pełnej rozbudowie magazynu wchodzi 120 mm². Instrukcja zastrzega przy tym, że przewodów aluminiowych nie stosuje się — jeśli średnica nie pasuje do zacisku albo w grę wchodzi aluminium, temat idzie do producenta, a nie do improwizacji na obiekcie.
Drugi szczegół, który łatwo przeoczyć: nie wszystkie porty PV są aktywne w każdym modelu. W jednostkach 4 kW, 5 kW i 6 kW korzysta się z portów oznaczonych numerami 2 i 3, a port 1 pozostaje nieużywany. W modelach 8 kW i 10 kW pracuje port 3, a port 2 zostaje wolny. Podłączenie stringu do niewłaściwego portu kończy się brakiem produkcji z tej części instalacji przy poprawnych pomiarach napięcia — usterka, której szuka się potem godzinami.
Pełną tabelę materiałową znajdziesz w skróconej instrukcji instalacji WIT 4-15K, a szczegóły połączeń w pełnej instrukcji obsługi — oba dokumenty trzymamy u siebie, razem z kartami katalogowymi.
Montaż falownika WIT na ścianie — wiercenie i momenty
Uchwyt ścienny służy jednocześnie jako szablon do trasowania. Producent podaje konkretne parametry, których nie należy przyjmować „na oko”:
- Przyłóż płytę montażową do ściany i zaznacz punkty wierceń.
- Wywierć otwory o średnicy 12 mm i głębokości 70 mm.
- Osadź kołki rozporowe i dokręć mocowanie uchwytu momentem 396 kgf·cm.
- Zawieś urządzenie na uchwycie i zabezpiecz je śrubą z momentem 50 kgf·cm.
Moment 396 kgf·cm odpowiada mniej więcej 39 Nm, a 50 kgf·cm około 5 Nm. Dokręcanie „na czucie” kluczem nasadowym zwykle kończy się przekroczeniem tych wartości, a przy montażu na ścianie z pustaka prowadzi to do wyrwania kołka. Klucz dynamometryczny na tym etapie jest tańszy niż jeden przypadek uszkodzenia urządzenia.
Przed przystąpieniem do prac sprawdź nośność przegrody. Montaż falownika WIT razem z magazynem energii na tej samej ścianie oznacza obciążenie liczone w setkach kilogramów, bo sam moduł bateryjny 14,3 kWh waży poniżej 120 kg, ale zawsze jest to masa skupiona na niewielkiej powierzchni.
Kolejność podłączeń elektrycznych przy montażu falownika WIT

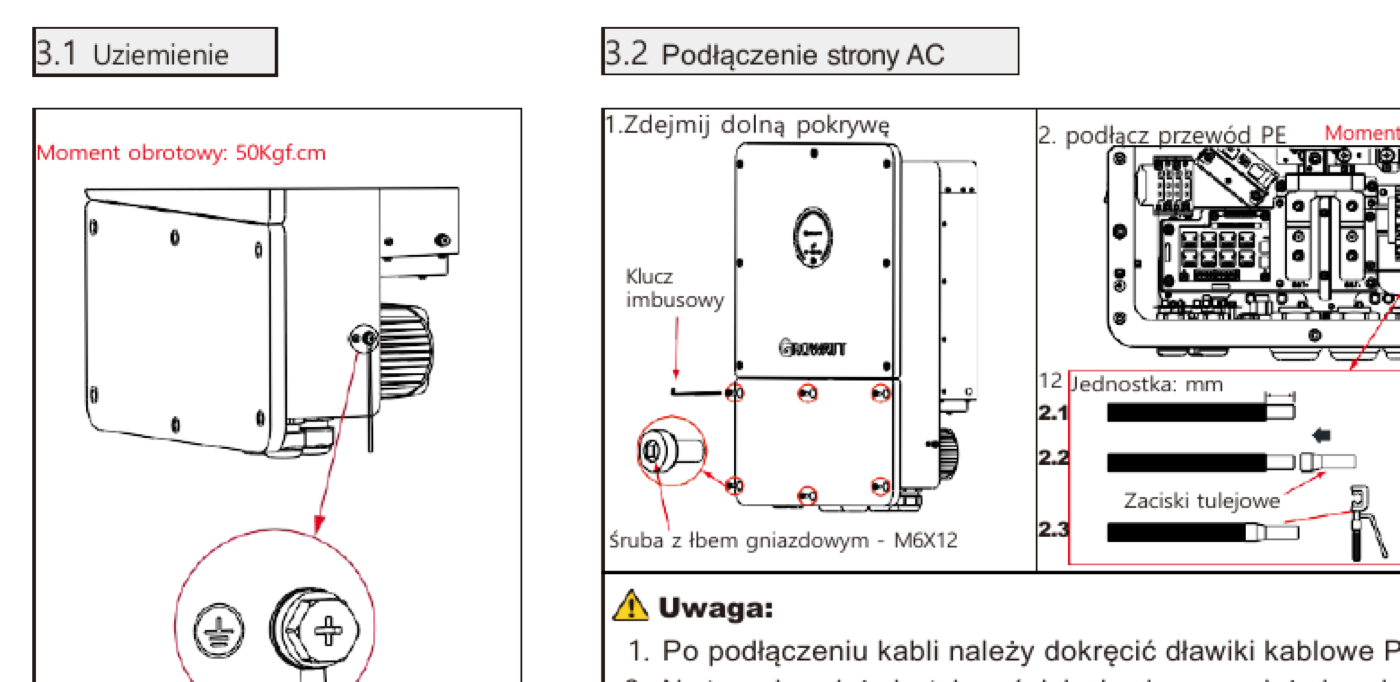

Instrukcja formułuje to jednoznacznie: przewód ochronny podłącza się jako pierwszy, przed wszystkimi pozostałymi, aby zapobiec obrażeniom osób i uszkodzeniu urządzenia. Zaciski przewodu ochronnego zabezpiecza się przed wodą, a śruby dokręca momentem 50 kgf·cm. Poza uziemieniem obudowy urządzenie ma wewnętrzną szynę uziemiającą, do której prowadzi się przewód wewnątrz obudowy. Jeżeli budynek ma instalację odgromową, sprawdź też połączenia między nią a uziemieniem falownika — zasady zebraliśmy w artykule o ochronie odgromowej instalacji PV.
Właściwa sekwencja przy montażu falownika WIT wygląda następująco:
- Przewód ochronny PE — zawsze pierwszy, moment 50 kgf·cm, zaciski chronione przed deszczem.
- Zaciski strony AC — moment 20 kgf·cm, po zdjęciu dolnej pokrywy obudowy.
- Uziemienie wewnętrzne — przewód do miedzianej szyny uziemiającej wewnątrz obudowy.
- Strona AC — przyłącze sieciowe w układzie 3P3W+PE lub 3P4W+PE, z zabezpieczeniem nadprądowym dobranym do prądu wyjściowego modelu.
- Wyjście awaryjne — osobna sekcja rozdzielnicy z własnymi zabezpieczeniami.

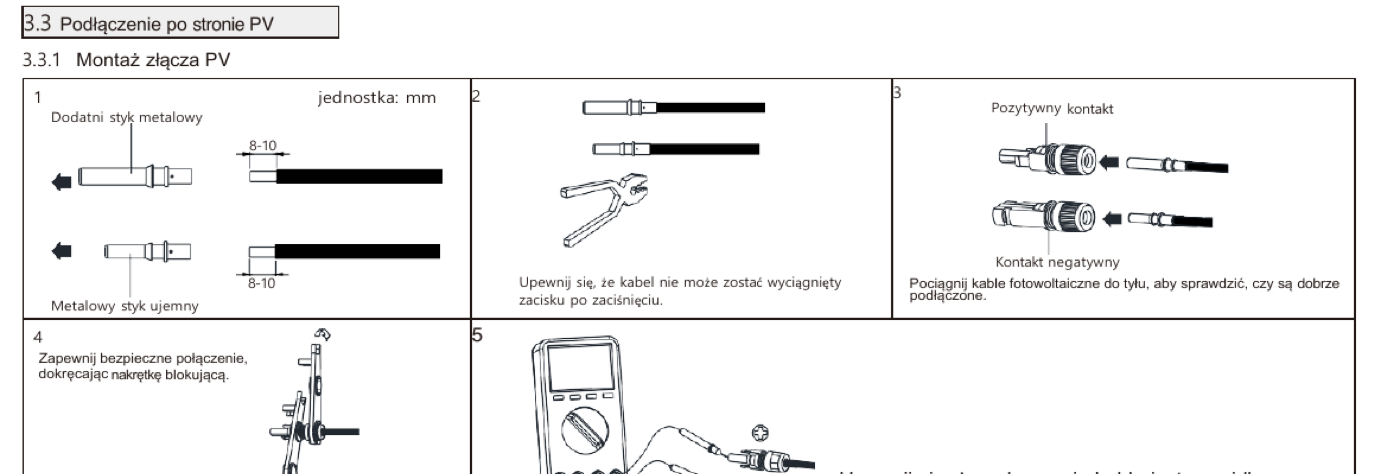

- Strona DC PV — przy rozłącznikach DC w pozycji wyłączonej, z kontrolą polaryzacji przed dokręceniem.
- Bateria — przewody mocy oraz komunikacja BMS przez RS485 lub CAN, wraz z przewodem czujnika temperatury baterii.
- Komunikacja i licznik — licznik dwukierunkowy lub trzy przekładniki prądowe, wymagane w trybie Load First.
Po wykonaniu połączeń dokręca się dławiki kablowe PG — to one odpowiadają za szczelność obudowy, więc pominięcie tego kroku podważa deklarowany stopień ochrony IP66. Dolną pokrywę zakłada się dopiero po wprowadzeniu wszystkich przewodów, nie wcześniej.
Przed podłączaniem czegokolwiek rozłączniki DC muszą być wyłączone. Instrukcja ostrzega też przed poruszaniem grubym przewodem po dokręceniu zacisku — luźne połączenie przy prądach rzędu 200 A po stronie baterii to najczęstsza przyczyna miejscowego przegrzania.
Pierwsze uruchomienie i konfiguracja
Falownik wchodzi w tryb oczekiwania, gdy napięcie po stronie PV przekroczy 150 V. Właściwy start następuje po pomyślnym teście własnym, przy napięciu co najmniej 165 V. Jeśli po załączeniu rozłączników urządzenie nie budzi się, w pierwszej kolejności sprawdź napięcie stringów, a nie samo urządzenie. Kolejność załączania jest stała: najpierw rozłącznik baterii, potem rozłączniki DC stringów, na końcu zabezpieczenie AC — wyłączanie prowadzi się odwrotnie. Dzięki temu falownik rozpoznaje magazyn, zanim pojawi się napięcie z modułów, i nie zgłasza braku komunikacji z BMS.
Producent zwraca uwagę na ustawienie daty i godziny. Falownik przechowywany dłużej niż miesiąc może mieć błędny czas, a ustawić go trzeba przed przyłączeniem do sieci. Błędna data psuje później dane produkcyjne w monitoringu i utrudnia analizę zdarzeń przy reklamacji.
Na etapie konfiguracji ustala się również tryb pracy. Load First wymaga licznika albo trzech przekładników prądowych — bez nich falownik nie wie, ile dom pobiera, i tryb nie zadziała zgodnie z oczekiwaniem. Do ustawienia pozostają także parametry pracy wyspowej: częstotliwość 50 Hz oraz napięcie 230 V dla instalacji w Polsce.
Urządzenie ma funkcję AFCI, czyli wykrywania łuku elektrycznego po stronie DC. Algorytm monitoruje instalację pod kątem zjawisk łukowych, które mogą wystąpić przy przebiciu izolacji lub poluzowanym połączeniu. Funkcja jest opcjonalna w konfiguracji i przy instalacjach dachowych na budynkach mieszkalnych sensownie jest ją włączyć.
Weryfikacja po uruchomieniu
Montaż falownika WIT kończy się dopiero po weryfikacji, a nie w chwili, gdy urządzenie pokazuje pierwszą produkcję. Praktyczny zakres weryfikacji obejmuje:
- pomiar napięcia i prądu każdego stringu osobno oraz porównanie z projektem,
- kontrolę komunikacji z baterią i odczytu stanu naładowania,
- test pracy wyspowej przez wyłączenie zabezpieczenia głównego,
- sprawdzenie kierunku przepływu na liczniku dwukierunkowym,
- weryfikację poprawności daty, godziny i strefy czasowej,
- rejestrację urządzenia w portalu monitoringu i przekazanie dostępu klientowi.
Montaż falownika WIT kończy się w aplikacji, nie przy zaciskach. Rejestracja urządzenia w ShinePhone i przekazanie klientowi dostępu do monitoringu to część odbioru: bez tego klient dzwoni do instalatora przy każdej wątpliwości, a serwis nie ma zdalnego wglądu w zdarzenia. Konto zakłada się na dane klienta, nie instalatora — przy zmianie wykonawcy historia produkcji zostaje u właściciela instalacji.
Dokumentację powykonawczą warto uzupełnić o numery seryjne falownika i modułów bateryjnych oraz o wersje oprogramowania. Przy późniejszej rozbudowie magazynu ta informacja oszczędza jednego wyjazdu na obiekt.
Z praktyki instalatora
Nie skracaj odstępów serwisowych. Wymagany metr wolnej przestrzeni z przodu bywa pierwszym, co znika przy montażu w ciasnej kotłowni. Kiedy po dwóch latach trzeba zdjąć obudowę albo wymienić urządzenie, koszt przeróbki znacznie przewyższa oszczędność miejsca. Zawieszanie urządzenia na uchwycie planuj w dwie osoby, a masę konkretnego modelu sprawdź przed wyjazdem w karcie katalogowej.
Sprawdź polaryzację baterii dwa razy. Przy niskim napięciu i wysokich prądach pomyłka bywa kosztowna. Zabezpieczenie przed odwrotną polaryzacją jest w urządzeniu przewidziane, ale nie zwalnia z pomiaru miernikiem przed załączeniem.
W praktyce często spotykamy się z instalacjami, w których montaż falownika WIT wykonano poprawnie, ale zapomniano o liczniku dla trybu Load First. Klient dzwoni po tygodniu z pytaniem, dlaczego energia idzie do sieci zamiast do baterii, a przyczyną jest brak pomiaru na przyłączu.
Zrób zdjęcia przed zamknięciem obudowy. Fotografia zacisków, oznaczeń przewodów i tabliczki znamionowej zajmuje minutę, a przy zdalnej diagnostyce potrafi zastąpić wyjazd serwisowy.
FAQ
Czy montaż falownika WIT na zewnątrz jest dopuszczalny?
Tak, stopień ochrony IP66 pozwala na instalację zewnętrzną. Producent zaleca jednak unikanie bezpośredniego nasłonecznienia, ponieważ wysoka temperatura prowadzi do ograniczenia mocy wyjściowej.
Jakie momenty dokręcania obowiązują przy mocowaniu?
Kołki rozporowe uchwytu ściennego dokręca się momentem 396 kgf·cm, śrubę mocującą urządzenie na uchwycie oraz zaciski przewodu ochronnego momentem 50 kgf·cm.
Co podłączyć jako pierwsze?
Przewód ochronny. Instrukcja wymaga podłączenia uziemienia przed wszystkimi pozostałymi przewodami, przy wyłączonych rozłącznikach DC.
Dlaczego falownik nie startuje po załączeniu?
Najczęściej z powodu zbyt niskiego napięcia po stronie modułów. Tryb oczekiwania włącza się powyżej 150 V, a start wymaga co najmniej 165 V po pomyślnym teście własnym.
Checklista montażowa
- Zaplanuj montaż falownika WIT: sprawdź kompletność dostawy i stan opakowania przed rozpoczęciem prac.
- Zweryfikuj nośność ściany oraz zachowanie odstępów 0,6 m po bokach i 1 m z przodu.
- Wywierć otwory 12 mm na głębokość 70 mm i zamontuj uchwyt momentem 396 kgf·cm.
- Podłącz przewód ochronny jako pierwszy, momentem 50 kgf·cm.
- Wykonaj połączenia AC, wyjścia awaryjnego, DC i baterii przy wyłączonych rozłącznikach.
- Zamontuj licznik lub przekładniki prądowe, jeśli przewidziano tryb Load First.
- Ustaw datę, godzinę, tryb pracy i parametry pracy wyspowej.
- Wykonaj test wyspy, zarejestruj urządzenie w monitoringu i przekaż dokumentację klientowi.
Modele o mocy 8 kW, jak WIT 8K-HU, oraz gotowe zestawy magazynu 10 kWh z kompletem okablowania skracają czas montażu, bo elementy są dobrane fabrycznie.
Komplet dokumentacji do tej serii mamy na własnych stronach: karta katalogowa WIT 4-15K z pełnymi parametrami oraz instrukcja obsługi z procedurami serwisowymi. Wersje źródłowe publikuje też producent.
