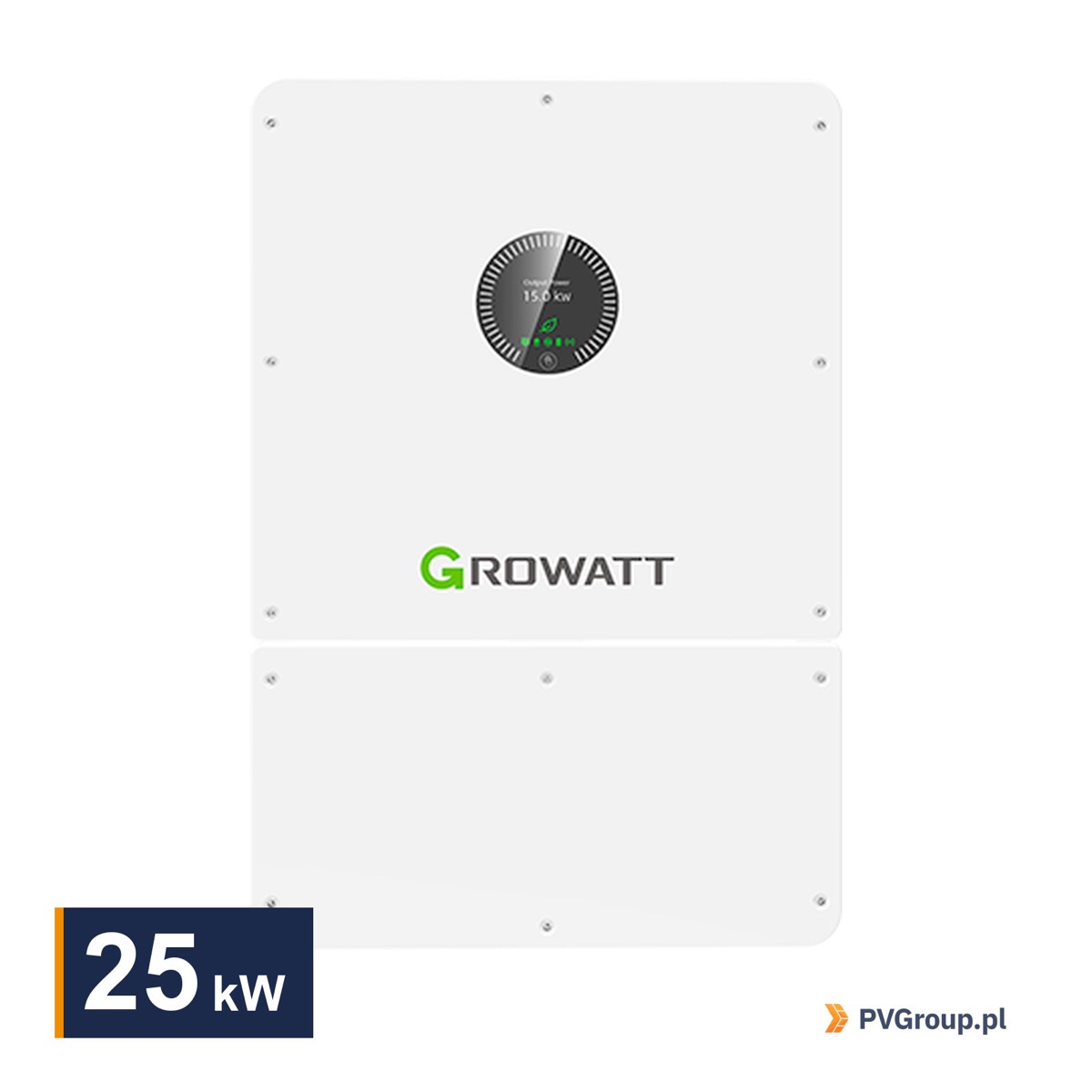

Growatt WIT 17-25K-HU — falownik dla domu z pompą ciepła i ładowarką EV

Growatt WIT 17-25K-HU to trójfazowe falowniki hybrydowe dla dużych domów i małych obiektów usługowych, gdzie 15 kW przestaje wystarczać. Growatt WIT 17-25K-HU przyjmuje instalację PV o mocy nawet dwukrotnie większej od mocy wyjściowej — model 25 kW obsłuży do 50 kWp — i ładuje magazyn prądem do 420 A, czyli ponad dwukrotnie wyższym niż jednostki z serii 4-15 kW. Do tego dochodzi funkcja UPS i możliwość uruchomienia systemu bez sieci. W praktyce jest to sprzęt dla domu z pompą ciepła, ładowarką samochodu i warsztatem na jednym przyłączu.

Kiedy 15 kW to za mało

Granica przebiega tam, gdzie kilka dużych odbiorników pracuje jednocześnie. Pompa ciepła o mocy grzewczej 12 kW pobiera zimą 4-5 kW energii elektrycznej, ładowarka samochodu 11 kW, a do tego dochodzi bieżące zużycie domu. Suma przekracza możliwości jednostki 15 kW w godzinach, kiedy wszystko działa naraz. Jest i czwarty przypadek: rezerwa pod przyszłą rozbudowę. Przejście z 15 kW na 20 kW po dwóch latach oznacza wymianę urządzenia i nową procedurę u operatora, więc zapas mocy kupiony na starcie bywa najtańszą opcją.

Drugim sygnałem jest wielkość dachu. Instalacja 25-30 kWp na budynku z dużą połacią albo z wiatą garażową nie zmieści się pod falownik 15 kW nawet przy dopuszczalnym przewymiarowaniu. Growatt WIT 17-25K-HU rozwiązuje to z zapasem, ponieważ maksymalna zalecana moc modułów wynosi od 34 kW dla wersji 17 kW do 50 kW dla wersji 25 kW.

Trzeci przypadek to obiekt mieszany: dom z częścią usługową, agroturystyka, warsztat przy domu, gospodarstwo z chłodnią. Profil zużycia jest wtedy bardziej wyrównany w ciągu dnia, a magazyn pracuje intensywniej niż w typowym domu jednorodzinnym.

Growatt WIT 17-25K-HU — parametry całej serii

Część parametrów jest wspólna dla całej serii:

• dwa trackery MPPT po dwa stringi, maksymalnie 40 A na tracker,
• zakres MPP 150-850 V, napięcie nominalne 625 V, maksymalne napięcie DC 1000 V,
• maksymalny prąd ładowania i rozładowania baterii 420 A,
• napięcie baterii 40-60 V, zalecane 51,2 V, jedno wejście bateryjne,
• przeciążenie wyjścia awaryjnego dwukrotne przez 10 sekund.

Różnice między modelami zebraliśmy w tabeli:

Karty katalogowe i instrukcje serwisowe znajdziesz w centrum pobrań producenta.

Prąd baterii 420 A — co to zmienia

Dopuszczalny prąd ładowania i rozładowania na poziomie 420 A przy napięciu roboczym około 51,2 V odpowiada mocy przekraczającej 21 kW. Growatt WIT 17-25K-HU może więc oddawać z magazynu praktycznie pełną moc znamionową, o ile bateria po drugiej stronie jest w stanie taki prąd dostarczyć.

Pojedynczy moduł HOPE 14.3L-A1 pracuje prądem 140 A, a wariant 14.3L-R1 prądem 220 A. Wykorzystanie pełnych możliwości falownika wymaga więc trzech modułów A1 albo dwóch R1. To istotna informacja przy wycenie: sam falownik nie zapewnia mocy wyspowej, jeśli magazyn jest dobrany minimalnie.

Odwrotna zależność też działa. Duży prąd ładowania pozwala napełnić magazyn w krótkim oknie taniej energii przy taryfie dynamicznej. Wejście AC o mocy równej dwukrotności mocy wyjściowej — do 50 kW w modelu 25 kW — daje tu realną przewagę, pod warunkiem że przyłącze ma odpowiednią moc umowną.

Wejście AC o podwojonej mocy współgra z taryfami dynamicznymi. Growatt WIT 17-25K-HU może pobrać z sieci do 50 kW, więc magazyn napełnia się w krótkim oknie najtańszych godzin, a w szczycie cenowym dom pracuje z baterii. Konfigurację takiego harmonogramu pokazujemy w artykule o trybie Growatt Smart Scheduling, a limit poboru ustawia się tak, żeby nie przekroczyć mocy umownej przyłącza.

UPS i uruchomienie systemu bez sieci

Cała seria WIT-HU występuje jako falownik hybrydowy z funkcją UPS, a jednostki 17-25 kW obsługują też uruchomienie systemu bez obecności sieci. Ta druga funkcja ma znaczenie przy dłuższych awariach: jeżeli magazyn rozładuje się do zera w nocy, rano instalacja PV może wystartować samodzielnie i odbudować energię w baterii bez czekania na powrót zasilania z sieci.

Wyjście awaryjne w tej serii dostarcza pełną moc znamionową, od 17 kW do 25 kW, z dwukrotnym przeciążeniem przez 10 sekund. Przy modelu 25 kW oznacza to chwilowo 50 kW, co pokrywa rozruch praktycznie każdego domowego odbiornika, łącznie z większymi silnikami w gospodarstwie.

Zniekształcenia napięcia wyjściowego utrzymują się poniżej 3% przy obciążeniu liniowym pełną mocą, a napięcie znamionowe wynosi 220/230/240 V dla przewodu fazowego względem neutralnego oraz 380/400/415 V międzyfazowo.

Strona sieciowa i ograniczenia przyłącza

Falownik pracuje w układach 3P3W+PE oraz 3P4W+PE, przy zakresie napięcia od -15% do +10% wartości znamionowej i częstotliwości znamionowej z zakresem pracy 45-55 Hz oraz 55-65 Hz. Współczynnik mocy przy mocy znamionowej przekracza 0,99, a regulacja współczynnika mocy obejmuje pełen zakres od -1 do +1. Zawartość harmonicznych prądu utrzymuje się poniżej 3%.

Praktycznym ograniczeniem bywa nie falownik, lecz przyłącze. Moc umowna typowego domu jednorodzinnego rzadko przekracza 14-20 kW, a zabezpieczenie przedlicznikowe dobrane jest do tej wartości. Growatt WIT 17-25K-HU z wejściem AC do 50 kW może teoretycznie pobrać znacznie więcej, niż przyłącze dopuszcza, dlatego ograniczenie mocy ładowania z sieci trzeba ustawić świadomie na etapie konfiguracji.

Instalacja o mocy powyżej progu mikroinstalacji wymaga innej ścieżki formalnej u operatora niż typowa instalacja domowa. Ten temat rozstrzyga się przed zamówieniem sprzętu, ponieważ warunki przyłączenia mogą narzucić ograniczenie mocy wprowadzanej do sieci.

Growatt WIT 17-25K-HU a projekt instalacji PV

Dwa trackery MPPT po dwa stringi każdy, z limitem 40 A na tracker i prądem zwarciowym do 50 A, wyznaczają ramy projektu. Przy nowoczesnych modułach o prądzie roboczym rzędu 13-14 A dwa stringi na tracker mieszczą się w limicie bez zapasu na trzeci. Instalacja rozłożona na trzy albo cztery połacie wymaga więc łączenia równoległego stringów o zbliżonych parametrach albo przejścia na dwa mniejsze falowniki.

Zakres napięć MPP od 150 V do 850 V jest szeroki, ale zakres pełnej mocy zaczyna się wyżej i przesuwa wraz z modelem: od 425-750 V w wersji 17 kW do 625-750 V w wersji 25 kW. Growatt WIT 17-25K-HU w największym wariancie wymaga zatem dłuższych stringów, żeby utrzymać napięcie w oknie pełnej mocy przez większą część dnia. Krótkie stringi zaprojektowane pod mniejszy falownik po zmianie modelu przestają pasować.

Napięcie startu wynosi 180 V, a maksymalne napięcie DC 1000 V. Przy projektowaniu długości stringu górną granicę wyznacza napięcie obwodu otwartego w najniższej spodziewanej temperaturze — w polskich warunkach liczone dla około -20°C. Pominięcie tej korekty prowadzi do przekroczenia 1000 V w mroźny, słoneczny poranek.

Growatt WIT 17-25K-HU a warunki pracy i montażu

Jednostki z tej serii pracują w zakresie temperatur od -30°C do 60°C, przy czym powyżej 45°C producent przewiduje ograniczanie mocy. To istotne przy montażu na nasłonecznionej elewacji południowej: w upalny dzień temperatura powierzchni ściany bywa znacznie wyższa od temperatury powietrza, a urządzenie zaczyna wtedy schodzić z mocy dokładnie w godzinach najwyższej produkcji.

Chłodzenie jest wymuszone, sterowane w zależności od obciążenia. Oznacza to obecność wentylatorów, a więc element o ograniczonej żywotności i słyszalny w cichym otoczeniu. Przy montażu na ścianie sypialni lub w pobliżu tarasu warto to uwzględnić na etapie projektu, a nie po pierwszym gorącym dniu.

Growatt WIT 17-25K-HU ma stopień ochrony IP66, więc montaż zewnętrzny jest dopuszczalny. Wymagane odstępy serwisowe i zasada unikania bezpośredniego nasłonecznienia pozostają takie same jak w mniejszej serii — wolna przestrzeń wokół obudowy odpowiada za odprowadzenie ciepła.

Przy jednostkach tej wielkości rośnie też znaczenie strony mechanicznej. Urządzenie o mocy 25 kW jest cięższe od domowego falownika 10 kW, a zawieszenie go na uchwycie wymaga dwóch osób i ściany o odpowiedniej nośności. Dokładne wartości masy i wymiarów podaje karta katalogowa, którą trzymamy u siebie. Procedura zawieszenia, podłączeń i pierwszego startu jest wspólna dla całej rodziny — opisaliśmy ją w przewodniku montażu falownika WIT.

Z praktyki instalatora

Sprawdź moc umowną przed doborem falownika. Klient z przyłączem 14 kW i falownikiem 25 kW dostanie sprzęt, którego nie wykorzysta, a zmiana mocy umownej to osobna procedura u operatora, z własnym terminem i kosztem.

Dobierz magazyn do prądu, nie tylko do pojemności. Growatt WIT 17-25K-HU przyjmuje 420 A, ale pojedynczy moduł bateryjny odda ułamek tej wartości. Jeżeli klient oczekuje pełnej mocy na wyspie, potrzebne są co najmniej dwa lub trzy moduły.

W praktyce często spotykamy się z pytaniem o różnicę w gwarancji w obrębie serii. Dla modeli 17 kW i 20 kW producent deklaruje 10 lat, dla wersji 25 kW okres wynosi 5 lat. Sprzęt objęty jest europejską gwarancją serwisową, ale przy wycenie długoterminowej ta różnica ma znaczenie.

Rozplanuj rozdzielnicę pod prąd 75 A. Wyjście awaryjne modelu 25 kW daje ponad 75 A na fazę. Sekcja awaryjna musi mieć zabezpieczenia i przekroje dobrane do tej wartości, a nie do typowych domowych 25 A.

Dokumentacja i certyfikaty serii 17-25 kW

Komplet dokumentów dla tej serii trzymamy u siebie — przydaje się przy zgłoszeniu instalacji do operatora:

• Karta katalogowa WIT 17-25K — parametry wszystkich pięciu mocy.
• Instrukcja obsługi — schematy, konfiguracja, procedury serwisowe.
• Certyfikat zgodności dla Polski — dokument, o który pyta operator przy przyłączeniu.

Certyfikat warto pobrać przed złożeniem zgłoszenia, a nie po odmowie — kompletny wniosek skraca procedurę o kilka tygodni.

FAQ

Ile modułów PV podłączę do modelu 20 kW?

Maksymalna zalecana moc modułów wynosi 40 kWp, rozłożona na dwa trackery po dwa stringi, przy limicie 40 A prądu wejściowego na tracker. Przy modułach 450 W daje to blisko 88 sztuk.

Jakie baterie współpracują z tą serią?

Są to magazyny niskonapięciowe 51,2 V — HOPE 14.3L-A1 oraz moduły z tej samej rodziny. Baterie wysokonapięciowe z serii APX i AXE 5.0H-E1 przeznaczone są do innych falowników.

Czy ten falownik nadaje się do domu jednorodzinnego?

Tak, jeśli dom ma dużą instalację PV, pompę ciepła i ładowarkę samochodu, a przyłącze pozwala wykorzystać moc urządzenia. Przy standardowym domu z instalacją do 15 kWp lepszym wyborem pozostaje jednostka z serii 4-15 kW.

Czym różni się seria HU od serii XHU?

Modele 17-25K-HU pracują na bateriach niskonapięciowych 51,2 V. Seria XHU o mocy od 30 kW wzwyż korzysta z magazynów wysokonapięciowych AXE 5.0H-E1 w wykonaniu szafowym i jest sprzętem przemysłowym. Pełne porównanie obu architektur znajdziesz w tekście falownik wysokonapięciowy czy niskonapięciowy.

Kiedy wybrać tę serię

1. Instalacja PV przekracza 20 kWp albo jest planowana rozbudowa w tym kierunku.
2. Dom ma pompę ciepła i ładowarkę samochodu pracujące w tych samych godzinach.
3. Oczekiwana moc na zasilaniu awaryjnym przekracza 15 kW.
4. Przyłącze ma moc umowną pozwalającą wykorzystać potencjał urządzenia.
5. Magazyn energii składa się z co najmniej dwóch modułów, zdolnych oddać wymagany prąd.

W ofercie mamy wersje 20 kW oraz 25 kW. Dobór magazynu i sprawdzenie ograniczeń przyłącza możemy wykonać razem z zespołem PVGroup.pl na etapie oferty.
