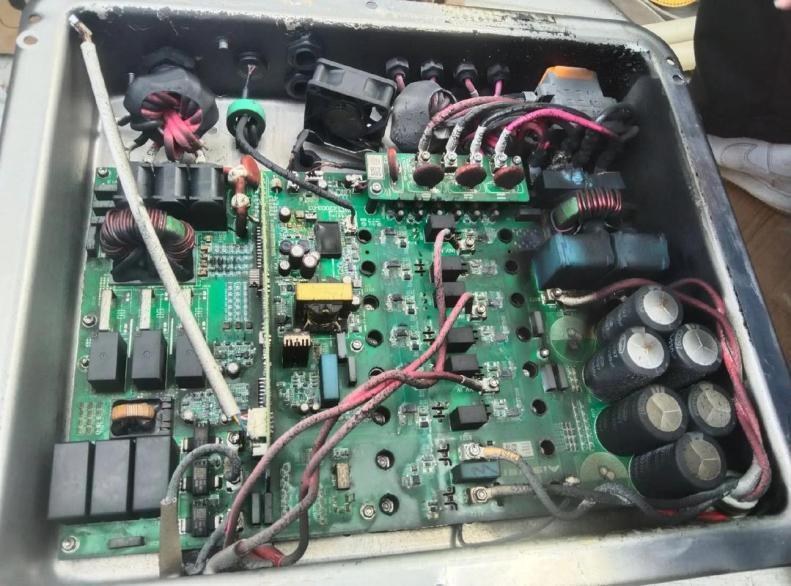

Najczęstszą przyczyną uszkodzenia falownika po burzy w instalacji C&I nie jest bezpośrednie uderzenie pioruna, tylko źle wykonana ochrona odgromowa instalacji PV, czyli błędne połączenie uziemienia ochronnego PE falownika z instalacją odgromową budynku. Gdy ochrona odgromowa instalacji PV i uziemienie PE dzielą wspólny przewód albo są połączone zbyt blisko, prąd piorunowy wchodzi do obudowy falownika jako ścieżka o najniższej impedancji i niszczy elektronikę od strony DC lub AC — często omijając nawet ograniczniki przepięć. Poprawna zasada jest prosta: uziemienie odgromowe i PE falownika prowadzimy osobno, do wspólnego punktu ziemnego, ale różnymi przewodami, a zwody odprowadzające trzymamy w bezpiecznej odległości od urządzeń. W tym artykule pokazujemy, jak to zrobić na dachu komercyjnym, z konkretnymi przekrojami i odległościami z materiałów Growatt.
Czy ochrona odgromowa instalacji PV na dachu C&I wymaga osobnego systemu odgromowego?
W większości przypadków nie. Ochrona odgromowa instalacji PV na dachu budynku komercyjnego lub przemysłowego może korzystać z istniejącego systemu ochrony odgromowej obiektu, o ile taki system istnieje i jest sprawny. To skraca czas montażu i obniża koszty, bo wykorzystujemy infrastrukturę wbudowaną już na etapie budowy — w konstrukcjach żelbetowych bardzo często zwody i sieć uziemiająca są zatopione w ramie betonowej.
Podejście do dachów o konstrukcji stalowej jest zbliżone do żelbetowych. Dobór zwodów pionowych, przewodów odprowadzających, uziomów i materiałów łączeniowych opiera się na tych samych zasadach. Trzeba jednak od początku projektu pamiętać o ważnym rozróżnieniu: ochrona odgromowa instalacji PV to nie to samo co uziemienie ochronne urządzeń elektrycznych. Mylenie tych dwóch układów jest źródłem większości awarii po burzy.
Ochrona odgromowa instalacji PV: dobór materiałów i uziemienia
Materiały muszą wytrzymać prąd piorunowy i lata korozji na dachu. Poniżej zebrane parametry z materiałów producenta, na których opiera się ochrona odgromowa instalacji PV — przydają się przy wycenie i doborze na budowie.
| Element | Materiał i wymiar minimalny |
|---|---|
| Zwód pionowy (pręt) | Stal okrągła o średnicy 12–16 mm |
| Zwody poziome (bednarka/drut) | Stal okrągła min. 8 mm lub płaska min. 4 mm grubości |
| Przewód odprowadzający | Stal ocynkowana ogniowo, okrągła min. 8 mm lub płaska min. 4 mm; przy wyższych wymaganiach linka miedziana izolowana dwuwarstwowo 35 mm² |
| Uziom rurowy | Rura stalowa ocynkowana ogniowo, średnica 50 mm, ścianka min. 3,5 mm |
| Uziom kątownikowy | Kątownik 50×50×5 mm, długość min. 2,5 m |
| Uziom z płaskownika | Płaskownik 40×4 mm, długość 2,5–4 m |
| Głębokość ułożenia płaskownika | Min. 0,5 m poziomo |
| Głębokość uziomu kątownikowego | Min. 2,5 m pionowo |
| Połączenie wyrównawcze modułu | Przewód żółto-zielony 4 mm² |
Każde połączenie spawane trzeba zabezpieczyć antykorozyjnie. Na dachu, gdzie styk z wodą i solą jest codziennością, nieotynkowany spaw po dwóch sezonach traci ciągłość elektryczną, a ochrona odgromowa instalacji PV przestaje działać dokładnie wtedy, gdy jest najbardziej potrzebna.
Połączenie wyrównawcze modułów, o którym się zapomina
Producenci powlekają aluminiowe ramy modułów oraz konstrukcje ocynkowane lub ze stopu aluminium. To oznacza, że sam docisk klemą nie zapewnia poprawnego uziemienia — powłoka izoluje styk. Skuteczne uziemienie modułu uzyskujemy dopiero wtedy, gdy otwór uziemiający w module jest realnie połączony z konstrukcją nośną. W praktyce właśnie tak na poziomie pojedynczego modułu wygląda ochrona odgromowa instalacji PV: przewodem żółto-zielonym 4 mm² poprowadzonym do punktu połączenia wyrównawczego.
Połączenia między elementami konstrukcji też muszą mieć trwałą ciągłość elektryczną. Stosuje się stal okrągłą min. 8 mm albo płaską min. 4 mm, a metody łączenia to spawanie miedziano-cynkowe, zgrzewanie, zawijanie krawędzi, łączenie na zakład lub skręcanie śrubami. Z doświadczenia najtrwalsze jest spawanie, ale każdy spaw wymaga potem obróbki i zabezpieczenia antykorozyjnego.
Strefy montażu ograniczników przepięć i odległość bezpieczna S
Zwody i przewody odprowadzające, od których w dużej mierze zależy ochrona odgromowa instalacji PV, muszą zachować odległość bezpieczną S od paneli, falowników, kabli i rozdzielnic. Dla dachu na typowym pięciopiętrowym budynku o wysokości około 15 m zalecana wartość S wynosi w przybliżeniu 2,5 metra. Wartość tę można uprościć i skalować odwrotnie proporcjonalnie do wysokości budynku — im wyższy obiekt, tym mniejsza wymagana odległość.
Rozmieszczenie ograniczników przepięć zależy od tego, czy odległość S jest zachowana:
- Gdy S jest zachowana: moduły przepięciowe instaluje się w pozycjach ①, ② i ③ układu.
- Gdy S nie jest zachowana: oprócz pozycji ①, ② i ③ dodaje się moduł przepięciowy również w pozycji ④.
W praktyce oznacza to, że na ciasnych dachach, gdzie zwód i falownik dzieli mniej niż 2,5 m, trzeba dołożyć dodatkowy stopień ochrony przepięciowej. Zignorowanie tego jest jednym z częstszych powodów, dla których zawodzi ochrona odgromowa instalacji PV, a falownik pada mimo obecności SPD.
SPD typ I i typ II po stronie DC i AC
Falownik ma wewnątrz ograniczniki przepięć zarówno po stronie DC, jak i AC, uziemione do zacisku masy urządzenia. To dobra baza, ale nie zwalnia z ochrony na poziomie instalacji. Na dachach narażonych na bezpośrednie uderzenie stosuje się SPD typ I (klasy prób I) tam, gdzie możliwe jest przepływanie części prądu piorunowego, oraz SPD typ II na dalszych odcinkach, chroniący przed przepięciami indukowanymi. Sam SPD nie wystarczy jednak, jeśli ochrona odgromowa instalacji PV opiera się na błędnym układzie uziemienia — piszemy o tym poniżej.
Uziemienie falownika: funkcjonalne (PE) i ochronne obudowy
Falownik jest sercem elektrycznym elektrowni PV, dlatego ochrona odgromowa instalacji PV wymaga w jego przypadku solidniejszego uziemienia niż w przypadku pozostałych elementów. Rozróżniamy dwa układy.
Uziemienie funkcjonalne (zacisk PE) łączy się z szyną PE w rozdzielnicy, a następnie uziemia przez system dystrybucyjny. Zacisk PE falownika pełni funkcję uziemienia funkcjonalnego i współpracuje z detekcją doziemienia po stronie PV. Dzięki temu przy zwarciu doziemnym zabezpieczenie zadziała w porę. Strona DC jest szczególnie podatna na przepięcia indukowane przez wyładowania — te przejściowe napięcia mogą uszkodzić izolację układu DC i doprowadzić do doziemienia bieguna dodatniego lub ujemnego stringa, co uniemożliwia synchronizację z siecią i wyłącza produkcję.
Uziemienie ochronne (PE obudowy) to punkt uziemiający na zewnątrz obudowy falownika. Pełni rolę uziemienia uzupełniającego, chroniącego zarówno urządzenie, jak i bezpieczeństwo obsługi.
Dlaczego falownik pada po burzy: mechanizm awarii
Sedno problemu leży w tym, co dzieje się, gdy uziemienie odgromowe i PE falownika są ze sobą zwarte lub połączone zbyt blisko. Bez wyładowania oba układy pozornie działają poprawnie i falownik pracuje bezpiecznie. Problem ujawnia się dopiero podczas burzy.
Ograniczniki DC i AC wewnątrz falownika są uziemione do zacisku masy obudowy, który następnie łączy się bednarką z krótkim zwodem lub konstrukcją nośną modułów. Tworzy to połączenie wyrównawcze między punktem uziemienia falownika a zewnętrznym systemem odgromowym. Podczas wyładowania rodzi to kilka zagrożeń:
- Gdy prąd piorunowy wchodzi do ziemi przez system odgromowy, punkt uziemienia obudowy falownika staje się ścieżką wejścia dla tego prądu. Potencjał na zacisku uziemiającym gwałtownie rośnie — nawet o dziesiątki kilowoltów — i przewyższa napięcie na liniach AC i DC. Powstaje zjawisko wstecznego przepływu (backfeed).
- Obwód falownika jest uziemiony w wielu punktach i zawiera kondensatory X i Y, które sprzęgają impulsy przepięciowe. Przez to przepięcie wsteczne może wejść w okolice obwodów DC/DC lub DC/AC, często daleko od miejsc montażu SPD. SPD może wtedy nie zadziałać, a napięcie przejściowe przekracza wytrzymałość wewnętrznych układów falownika.
- Przy bezpośrednim uderzeniu w zwód lub konstrukcję nośną prąd udarowy trafia najkrótszą drogą do falownika wzdłuż systemu uziemienia — z powodu małej odległości i niskiej impedancji. To scenariusz najcięższy — katastrofalne przeciążenie prądowe może doprowadzić do eksplozji elementów.
- Gdy rezystancja uziemienia zwodu jest zbyt wysoka, sieć uziemień utworzona przez moduły, falowniki i system odgromowy tworzy wysokoimpedancyjne ścieżki powrotne. Powstają wysokie napięcia wsteczne niszczące obwody falownika. Problem nasila się w uproszczonych konstrukcjach z źle wykonanymi lub niedostatecznie uziemionymi przewodami odprowadzającymi.
Poprawne rozwiązanie: rozdzielone uziemienia
Zasada wynikająca wprost z analizy awarii jest jednoznaczna: skuteczna ochrona odgromowa instalacji PV wymaga, aby system uziemienia odgromowego i uziemienie ochronne PE falownika pozostały rozdzielone. Poprawny sposób połączenia wygląda tak:
- Przewód ochronny PE falownika łączymy niezależnie z dedykowanym uziomem.
- Przewód odprowadzający PE i przewód odprowadzający ochrony odgromowej prowadzimy jak najdalej od siebie — najlepiej ponad 10 metrów.
- Oba układy łączymy dopiero we wspólnym punkcie uziemienia, ale przez osobne przewody — nigdy wspólnym przewodem.
Dzięki temu, gdy prąd piorunowy wchodzi do ziemi przez system odgromowy, rozprasza się szybko w otaczającym gruncie i ryzyko powrotu prądu do falownika przez linię PE maleje. Nawet jeśli część prądu wróci z powodu niezbalansowanej impedancji, będzie na tyle mała, że nie uszkodzi urządzenia.
Z praktyki instalatora
- Nie „dopinaj” PE falownika do najbliższej konstrukcji. To najczęstszy błąd na budowie — monter widzi metalową ramę i wpina do niej PE, bo „przecież jest uziemiona”. Bez wyładowania działa. Po pierwszej porządnej burzy falownik idzie do wymiany, a farma stoi.
- Sprawdzaj rezystancję uziemienia zwodu, nie zakładaj. Wysoka rezystancja uziomu przy słabym gruncie tworzy wysokoimpedancyjne ścieżki powrotne. Pomiar rezystancji uziemienia po montażu to kilkanaście minut, a odpuszczenie tego kosztuje falownik.
- Traktuj powłoki jak izolator. Klema dociskowa na anodowanej ramie i powlekanej konstrukcji nie daje pewnego uziemienia. Prowadź przewód 4 mm² żółto-zielony do otworu uziemiającego modułu — inaczej wyrównanie potencjałów istnieje tylko na papierze.
- Zabezpiecz każdy spaw. Spaw bez obróbki antykorozyjnej to bomba z opóźnionym zapłonem — traci ciągłość po dwóch sezonach i cały łańcuch odgromowy przestaje działać w niewidoczny sposób.
Falowniki C&I z wbudowaną ochroną przepięciową
Falowniki serii Growatt WIT-HU oraz MOD-HU mają wewnętrzne ograniczniki przepięć po stronie DC i AC, uziemione do zacisku masy obudowy. To dobra baza sprzętowa, ale — jak pokazuje analiza mechanizmu awarii — wbudowany SPD nie zastąpi poprawnie rozdzielonego uziemienia. Sprzęt i wykonanie muszą działać razem.
W ofercie warto sprawdzić model Growatt WIT25K-HU do instalacji komercyjnych oraz trójfazowy Growatt MOD 15KTL3-HU. Pełne parametry, wymagania uziemienia i schematy przyłączeniowe znajdziesz w kartach katalogowych i instrukcjach w centrum pobrań Growatt. Na wszystkie urządzenia obowiązuje europejska gwarancja serwisowa.
FAQ
Czy ochrona odgromowa instalacji PV na dachu C&I wymaga osobnego systemu odgromowego?
Zwykle nie. Można korzystać z istniejącego systemu odgromowego budynku, jeśli jest sprawny. Warunkiem jest zachowanie odległości bezpiecznej S między zwodami a elementami PV oraz rozdzielenie uziemienia odgromowego od PE falownika.
Jaka powinna być odległość między przewodem PE a przewodem odprowadzającym ochrony odgromowej?
Zgodnie z materiałami Growatt oba przewody odprowadzające należy prowadzić jak najdalej od siebie, najlepiej ponad 10 metrów. Łączy się je dopiero we wspólnym punkcie uziemienia, ale zawsze osobnymi przewodami, nigdy jednym wspólnym.
Dlaczego falownik z wbudowanym SPD i tak ulega uszkodzeniu po burzy?
Bo przy błędnym, wspólnym lub zbyt bliskim uziemieniu przepięcie wsteczne wchodzi do falownika przez linię PE, w okolice obwodów DC/DC lub DC/AC, daleko od miejsca montażu SPD. Napięcie przejściowe przekracza wtedy wytrzymałość wewnętrznych układów mimo obecności ogranicznika.
Jaki przekrój przewodu do uziemienia modułów PV?
Do połączenia wyrównawczego modułów stosuje się przewód żółto-zielony 4 mm², prowadzony do otworu uziemiającego modułu. Sam docisk klemą na powlekanej ramie nie zapewnia poprawnego uziemienia.
Checklista wykonawcza: ochrona odgromowa instalacji PV w projektach C&I
- Sprawdź, czy budynek ma sprawny system odgromowy i czy da się z niego korzystać.
- Zachowaj odległość bezpieczną S (ok. 2,5 m dla budynku ~15 m) między zwodami a elementami PV; przy braku S dołóż SPD w pozycji ④.
- Prowadź uziemienie odgromowe i PE falownika osobnymi przewodami, łącz dopiero we wspólnym punkcie ziemnym.
- Utrzymaj rozstaw przewodów odprowadzających powyżej 10 m.
- Uziom PE falownika wykonaj jako dedykowany, niezależny.
- Wykonaj połączenia wyrównawcze modułów przewodem 4 mm² do otworu uziemiającego, nie licz na docisk klemy.
- Zabezpiecz antykorozyjnie każdy spaw i połączenie.
- Zmierz rezystancję uziemienia po montażu i udokumentuj wynik.
Dobór falownika C&I z odpowiednim wyposażeniem przepięciowym zaczniesz od naszej oferty falowników do instalacji komercyjnych — a resztę bezpieczeństwa zapewni poprawnie rozdzielone uziemienie.
