Przyłączenie falownika WIT do sieci wymaga ustalenia trzech rzeczy: układu sieci, nastaw zabezpieczeń zgodnych z wymaganiami operatora oraz sposobu ograniczenia mocy wprowadzanej do sieci. Falowniki serii WIT-HU pracują w układach 3P3W+PE oraz 3P4W+PE, przy napięciu 220/230 V między fazą a przewodem neutralnym i 380/400 V międzyfazowo, z tolerancją od -15% do +10%. Poprawne przyłączenie falownika WIT do sieci obejmuje też montaż licznika dwukierunkowego lub trzech przekładników prądowych, bez których nie zadziała ani tryb Load First, ani ograniczenie eksportu. Poniżej omawiamy każdy z tych elementów.
Przyłączenie falownika WIT do sieci — układy i parametry

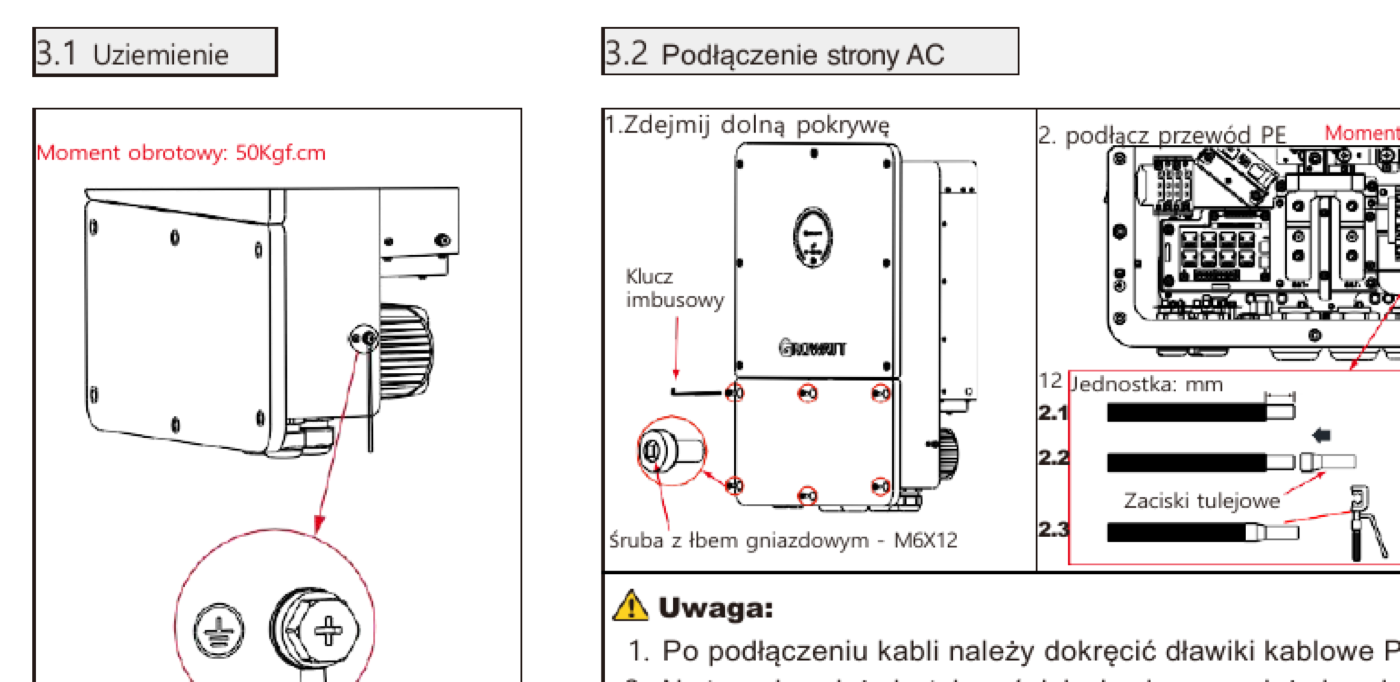

Urządzenie obsługuje układy trójfazowe trójprzewodowe z przewodem ochronnym oraz czteroprzewodowe z przewodem neutralnym i ochronnym. Wybór ma konsekwencje praktyczne: sekcja zasilania awaryjnego z obciążeniami jednofazowymi wymaga przewodu neutralnego, więc w takich instalacjach stosuje się układ 3P4W+PE.
| Parametr | Wartość |
|---|---|
| Układ przyłączenia | 3P3W+PE lub 3P4W+PE |
| Napięcie znamionowe | 220/230 V (L-N), 380/400 V (L-L) |
| Zakres napięcia | -15% do +10% |
| Częstotliwość znamionowa | 50 Hz |
| Zakres częstotliwości | 45-55 Hz oraz 55-65 Hz |
| Współczynnik mocy przy mocy znam. | powyżej 0,99 |
| Zakres regulacji współczynnika mocy | od -1 do +1 |
| Zawartość harmonicznych prądu (THDi) | poniżej 3% |
| Ochrona przepięciowa AC/DC | typ II |
| Zabezpieczenia | kontrola izolacji, monitoring sieci, ochrona przed pracą wyspową, monitorowanie prądu upływu |
Zakres pracy przy częstotliwości 45-55 Hz oraz 55-65 Hz nie oznacza, że falownik będzie pracował w tak szerokim paśmie w polskiej sieci — konkretne progi wyzwalania wynikają z nastaw wybranych w konfiguracji urządzenia.
Nastawy zabezpieczeń i wybór kodu sieci
Przyłączenie falownika WIT do sieci zaczyna się od konfiguracji. Menu urządzenia zawiera osobną pozycję poświęconą kodowi sieci, gdzie sprawdza się parametry związane ze współczynnikiem mocy oraz charakterystykę zależności częstotliwości od mocy. Ustawienia te muszą odpowiadać wymaganiom operatora, do którego sieci przyłączana jest instalacja.
W praktyce oznacza to trzy grupy nastaw. Pierwsza to progi napięciowe i częstotliwościowe wraz z czasami zadziałania. Druga to zachowanie przy zmianach częstotliwości, w tym reakcja na szybkość zmian częstotliwości — falownik sygnalizuje przekroczenie tego parametru kodem Error 309. Trzecia grupa dotyczy regulacji mocy biernej.
Przyłączenie falownika WIT do sieci bez sprawdzenia nastaw kończy się zwykle jednym z dwóch scenariuszy: instalacja odłącza się przy każdym drobnym zaburzeniu w sieci albo, przeciwnie, nie reaguje na warunki, na które reagować powinna. Kontrola tych parametrów przy odbiorze zajmuje kilka minut i jest częścią dokumentacji powykonawczej.
Dobrą praktyką jest łączenie odbioru elektrycznego z konfiguracyjnym w jednej wizycie: najpierw pomiary i protokół według przewodnika montażu falownika WIT, potem nastawy kodu sieci, limit eksportu i test reakcji na próg napięcia. Przyłączenie falownika WIT do sieci zamyka dopiero komplet wpisów w dokumentacji: nastawy, wyniki pomiarów i numery certyfikatów.
Moc bierna i regulacja mocy czynnej
Falownik osiąga współczynnik mocy powyżej 0,99 przy mocy znamionowej, a regulacja obejmuje pełen zakres od -1 do +1, więc urządzenie może pracować zarówno z charakterem indukcyjnym, jak i pojemnościowym. Operatorzy coraz częściej wymagają pracy z zadanym współczynnikiem mocy albo według charakterystyki zależnej od napięcia, ponieważ pomaga to stabilizować napięcie w sieci niskiego napięcia.
Moc czynną można ograniczyć procentowo z poziomu konfiguracji systemowej urządzenia. Ta funkcja przydaje się, gdy warunki przyłączenia narzucają moc mniejszą od mocy znamionowej falownika, a wymiana urządzenia na mniejsze nie ma sensu ekonomicznego.
Urządzenie ma także wejście dwustanowe do sterowania zewnętrznego. Po włączeniu tej funkcji i podaniu sygnału falownik ustawia moc czynną oraz współczynnik mocy zgodnie z odpowiadającą sygnałowi instrukcją. Producent zaznacza, że w danym momencie może być podany tylko jeden sygnał, a port jest współdzielony z systemem zdalnego sterowania mocą.
Ograniczenie eksportu przy przyłączeniu falownika WIT do sieci
Przyłączenie falownika WIT do sieci może przebiegać w wariancie bez wprowadzania energii do sieci. Funkcja ograniczenia eksportu pozwala doprowadzić instalację do takiej pracy. Po jej włączeniu ani energia z modułów, ani energia z baterii nie trafia do sieci — wyjście falownika zasila wyłącznie odbiorniki podłączone przed punktem pomiarowym licznika zewnętrznego.
Do działania funkcji potrzebny jest licznik. Licznik wykrywa przepływ energii w kierunku sieci i reguluje moc generowaną tak, żeby odpowiadała bieżącemu zużyciu odbiorników oraz mocy ładowania baterii. Bez tego pomiaru falownik nie ma informacji o kierunku przepływu i funkcja nie zadziała.
Producent zwraca uwagę na szczegół montażowy, który bywa źródłem problemów: strzałka na liczniku lub na zewnętrznych przekładnikach prądowych musi być skierowana w stronę falownika. Odwrotne założenie przekładników powoduje, że urządzenie interpretuje pobór jako oddawanie energii i pracuje odwrotnie do założeń, sygnalizując to ostrzeżeniem o odwrotnie podłączonym liczniku.
Konfiguracja obejmuje także ograniczenie eksportu w ujęciu jednofazowym, przydatne przy instalacjach z dużym udziałem obciążeń jednofazowych, gdzie bilans na poszczególnych fazach różni się istotnie.
Licznik i tryby pracy zależne od pomiaru
Tryb Load First, w którym priorytet ma zasilanie odbiorników z modułów i baterii, wymaga licznika lub trzech przekładników prądowych. W tym trybie ustawia się także próg przepływu mocy: po przekroczeniu zadanej wartości mocy odbiorników mierzonej licznikiem zewnętrznym falownik zmniejsza moc ładowania i zwiększa udział energii kierowanej do odbiorników.
Ten mechanizm bywa wykorzystywany do ograniczania poboru z sieci w szczytach, gdy przyłącze ma ograniczoną moc umowną. Przy prawidłowo dobranym progu instalacja sama redukuje ładowanie magazynu w momentach, gdy dom pobiera dużo energii.
Przyłączenie falownika WIT do sieci w instalacji z magazynem praktycznie zawsze wiąże się więc z montażem układu pomiarowego. Warto to uwzględnić w wycenie i w projekcie rozdzielnicy, ponieważ licznik wymaga miejsca na szynie oraz poprowadzenia przewodu komunikacyjnego do falownika. Ten sam licznik obsługuje później tryby sterowane taryfą — ich konfigurację opisaliśmy w artykule o trybie Growatt Smart Scheduling.
Ograniczanie mocy przy wysokim napięciu w sieci
Częstym zgłoszeniem na instalacjach wiejskich i na końcówkach linii jest spadek produkcji w słoneczne dni. Falownik ogranicza wtedy moc, ponieważ napięcie w sieci zbliża się do górnego progu dopuszczalnego. Zachowanie to jest prawidłowe i chroni instalację oraz odbiorniki przed dalszym wzrostem napięcia.
Diagnostyka wygląda następująco:
- Zmierz napięcie na zaciskach AC falownika w godzinach największej produkcji.
- Porównaj je z napięciem w rozdzielnicy głównej — różnica pokazuje spadek na przewodzie zasilającym.
- Sprawdź przekrój i długość przewodu AC między falownikiem a rozdzielnicą.
- Zweryfikuj nastawy progów napięciowych w konfiguracji urządzenia.
- Jeśli napięcie w rozdzielnicy głównej jest już wysokie, przyczyna leży po stronie sieci i temat trafia do operatora.
Zwiększenie przekroju przewodu AC bywa najtańszym skutecznym rozwiązaniem, ponieważ obniża spadek napięcia między rozdzielnicą a falownikiem i odsuwa moment ograniczania mocy.
Zanim zgłosisz temat operatorowi, zbierz dane z kilku dni: wykres napięcia z monitoringu, godziny ograniczeń i wartości zmierzone w rozdzielnicy. Zgłoszenie poparte pomiarami operator traktuje inaczej niż ogólną skargę na spadek produkcji, a przy okazji sam wykluczysz zbyt cienki przewód po stronie instalacji.
Licznik, przekładniki i ochrona przepięciowa

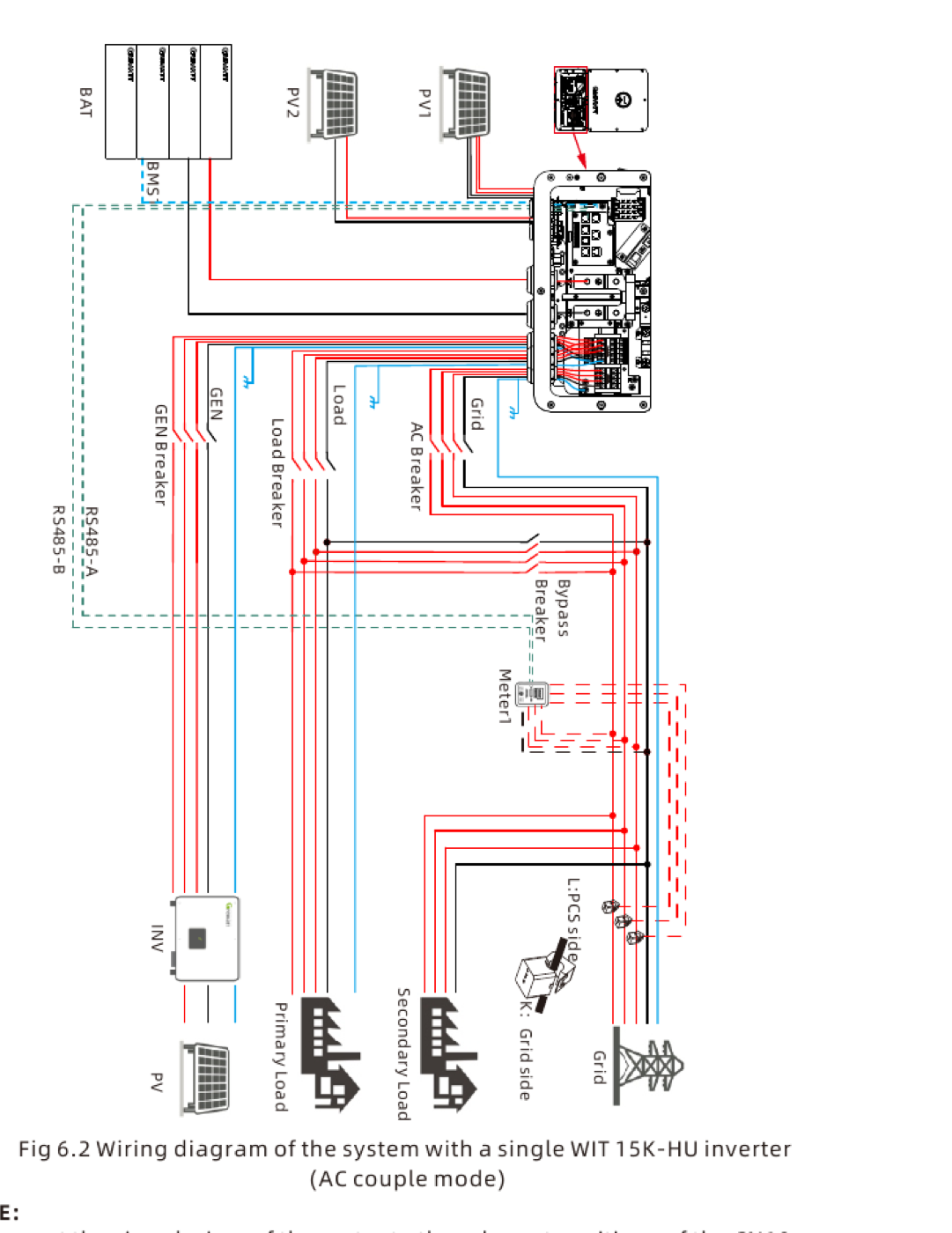

Przyłączenie falownika WIT do sieci w instalacji z magazynem wymaga pomiaru na przyłączu. Producent dopuszcza dwa rozwiązania: licznik komunikujący się z falownikiem przez RS485 albo trzy zewnętrzne przekładniki prądowe. Wybór wpływa na montaż — licznik zajmuje miejsce na szynie w rozdzielnicy i wymaga poprowadzenia przewodu komunikacyjnego, przekładniki zakłada się na przewody fazowe bez rozcinania obwodu.
Niezależnie od wariantu obowiązuje ta sama zasada: element pomiarowy montuje się w punkcie, przez który przepływa cała energia wymieniana z siecią, czyli za zabezpieczeniem głównym, przed rozdziałem na obwody. Zamontowanie go za częścią odbiorników daje falownikowi niepełny obraz bilansu i psuje zarówno tryb z priorytetem odbiorników, jak i ograniczenie eksportu.
Po stronie AC falownik ma wbudowaną ochronę przepięciową typu II, a także monitorowanie rezystancji izolacji, kontrolę prądu upływu i zabezpieczenie przed pracą wyspową. Ochrona wbudowana nie zastępuje jednak ograniczników w rozdzielnicy — przy instalacji na budynku z ochroną odgromową koordynację stopni ochrony trzeba zaprojektować osobno, razem z uziemieniem.
Dokumentację przyłączeniową warto skompletować przed wizytą na obiekcie. Certyfikat zgodności dla Polski, deklaracja zgodności i karta katalogowa z parametrami sieciowymi to komplet, którego zwykle oczekuje operator. Wszystkie trzy dokumenty trzymamy na własnych stronach, w wersjach odpowiadających sprzedawanym modelom.
Z praktyki instalatora
Sprawdź kierunek przekładników przy każdym odbiorze. Odwrotnie zamontowane przekładniki to najczęstszy błąd przy instalacjach z ograniczeniem eksportu. Test polega na porównaniu odczytu mocy w aplikacji z rzeczywistym poborem domu przy włączonym dużym odbiorniku.
Ustal wymagania operatora przed montażem, nie po. Warunki przyłączenia potrafią narzucić ograniczenie mocy wprowadzanej do sieci albo konkretne nastawy. Zmiana konfiguracji po odbiorze oznacza kolejny wyjazd i kolejne zgłoszenie.
W praktyce często spotykamy się z instalacjami, w których przyłączenie falownika WIT do sieci wykonano poprawnie, ale pominięto licznik. Klient zamawiał magazyn energii z myślą o autokonsumpcji, a bez pomiaru falownik nie realizuje trybu z priorytetem odbiorników i zachowuje się inaczej, niż wynikało z oferty.
Zapisz nastawy w dokumentacji. Kod sieci, progi zabezpieczeń, ustawiony współczynnik mocy i limit eksportu powinny znaleźć się w protokole. Przy zmianie właściciela budynku albo przy zgłoszeniu serwisowym ta informacja oszczędza wielu godzin.
Certyfikaty i dokumenty do zgłoszenia u operatora
Operator przy przyłączeniu pyta o dokumenty potwierdzające zgodność urządzenia z wymaganiami sieciowymi. Komplet dla serii WIT mamy u siebie:
- Certyfikat zgodności dla Polski — podstawowy dokument do zgłoszenia.
- Certyfikat EN 50549 — norma przyłączeniowa dla instalacji wytwórczych.
- Certyfikat IEC 62109 — bezpieczeństwo urządzeń przekształtnikowych.
- Instrukcja obsługi — nastawy kodu sieci i konfiguracja ograniczenia eksportu.
Dokumenty pobierz przed wizytą na obiekcie i dołącz do teczki instalacji. Kompletna dokumentacja to najczęściej różnica między przyłączeniem w terminie a wezwaniem do uzupełnienia wniosku.
FAQ
Czy falownik wymaga licznika?
Tak, jeżeli ma działać tryb z priorytetem odbiorników albo ograniczenie eksportu do sieci. Alternatywą dla licznika są trzy zewnętrzne przekładniki prądowe.
Jaki układ wybrać przy przyłączeniu falownika WIT do sieci?
Falownik obsługuje 3P3W+PE oraz 3P4W+PE. Przy instalacji z sekcją awaryjną zasilającą odbiorniki jednofazowe potrzebny jest przewód neutralny, czyli układ czteroprzewodowy.
Dlaczego falownik ogranicza moc w słoneczny dzień?
Najczęściej z powodu wysokiego napięcia w sieci. Urządzenie redukuje moc, żeby nie podnosić napięcia dalej. Sprawdź spadek napięcia na przewodzie AC i porównaj wartości w rozdzielnicy głównej.
Gdzie znaleźć dokumenty potrzebne przy zgłoszeniu do operatora?
Certyfikaty zgodności i deklaracje dla poszczególnych modeli serii WIT są dostępne w centrum pobrań producenta, razem z instrukcjami zawierającymi parametry przyłączeniowe.
Checklista przed odbiorem
- Zaplanuj przyłączenie falownika WIT do sieci: potwierdź układ, przekrój i zabezpieczenie przewodu AC.
- Ustaw kod sieci i nastawy zabezpieczeń zgodnie z wymaganiami operatora.
- Zamontuj licznik lub przekładniki i sprawdź kierunek strzałki względem falownika.
- Skonfiguruj ograniczenie eksportu, jeśli wynika ono z warunków przyłączenia.
- Ustaw ograniczenie mocy czynnej, jeżeli moc urządzenia przekracza dopuszczalną.
- Zmierz napięcie w godzinach szczytu produkcji i zapisz wynik w protokole.
- Dołącz do dokumentacji certyfikaty modelu oraz zapis wszystkich nastaw.
Falowniki serii WIT dostępne są w wersjach od 4 kW do 15 kW w tej rodzinie, a pełną listę modeli prowadzimy w dziale falowników hybrydowych 3-fazowych. Przy nietypowych warunkach przyłączenia zespół PVGroup.pl pomoże dobrać model i ustalić wymagane nastawy.
