Rozbudowa magazynu energii HOPE polega na dokładaniu kolejnych modułów w układzie równoległym — do 48 sztuk w wariantach 14.3L-A1, 14.3L-R1 i 5.0L-P1 oraz do 12 sztuk w wersji 5.5L-A1. Rozbudowa magazynu energii HOPE zwiększa jednocześnie pojemność i dopuszczalny prąd, ale realną granicę wyznacza zwykle nie bateria, tylko falownik. Sensowne zaplanowanie etapów wymaga trzech decyzji już przy pierwszym montażu: miejsca, przekroju przewodów i wyboru wariantu modułu. Poniżej opisujemy, jak to poprowadzić, żeby druga faza nie oznaczała przeróbki pierwszej.
Rozbudowa magazynu energii HOPE — limity łączenia równoległego
Producent określa maksymalną liczbę modułów w układzie osobno dla każdego wariantu. Przekłada się to na bardzo różne pułapy pojemności.
| Model | Pojemność modułu | Maks. liczba modułów | Prąd modułu |
|---|---|---|---|
| HOPE 14.3L-A1 | 14,3 kWh | 48 | 140 A |
| HOPE 14.3L-R1 | 14,3 kWh | 48 | 220 A |
| HOPE 16.0LM-A1 | 16,0 kWh | 48 | nie podano w karcie |
| HOPE 5.0L-P1 | 5,12 kWh | 48 | 100 A |
| HOPE 5.5L-A1 | 5,5 kWh | 12 | 100 A |
Maksymalna pojemność układu to iloczyn pojemności modułu i dopuszczalnej liczby sztuk — dla modułów 14,3 kWh daje 686,4 kWh, a dla 16 kWh nawet 768 kWh. Karty katalogowe wszystkich wariantów pobierzesz z centrum pobrań producenta.
Liczby z ostatniej kolumny są przy rozbudowie ważniejsze niż pojemność. Prąd sumuje się wraz z liczbą modułów, więc trzy moduły 14.3L-A1 dają teoretycznie 420 A. Falownik z serii WIT 4-15K-HU przyjmuje od 110 A do 290 A zależnie od modelu, a jednostki 17-25 kW do 420 A. To falownik, a nie bateria, wyznacza sufit. Ta równoległa architektura to cecha systemów niskonapięciowych — porównanie z wieżami HV znajdziesz w tekście falownik wysokonapięciowy czy niskonapięciowy.
Rozbudowa magazynu energii HOPE — co zaplanować na starcie
Decyzje podjęte przy pierwszym module przesądzają o kosztach drugiego etapu. Trzy z nich mają największe znaczenie.

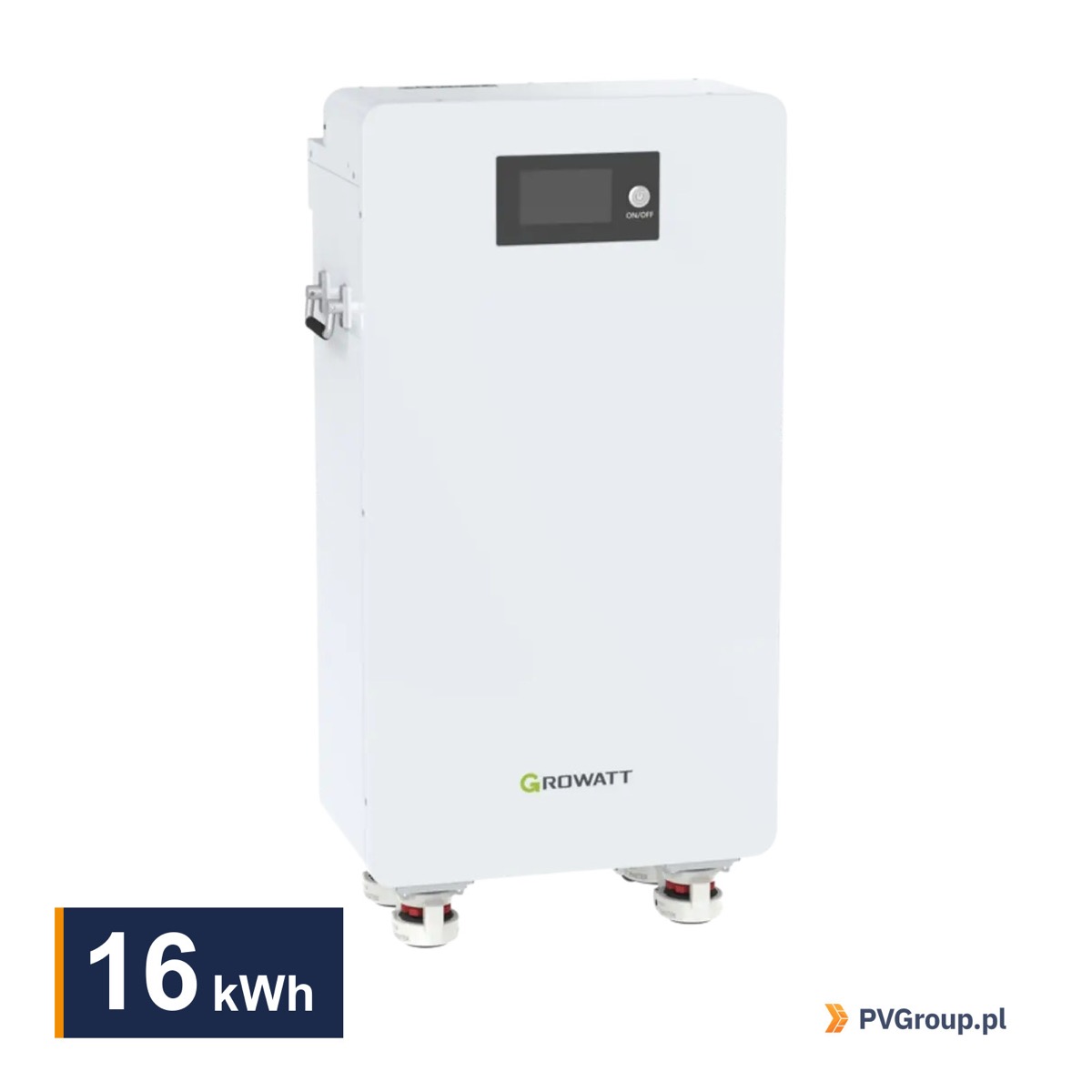

Miejsce. Moduły 14.3L-A1 mają szerokość 440 mm i wysokość 812 mm przy montażu ściennym, a wariant 16.0LM-A1 jest jednostką wolnostojącą. Zostawienie wolnego pola obok pierwszego modułu kosztuje nic, a jego brak oznacza później prowadzenie kabli na drugą ścianę albo do innego pomieszczenia.

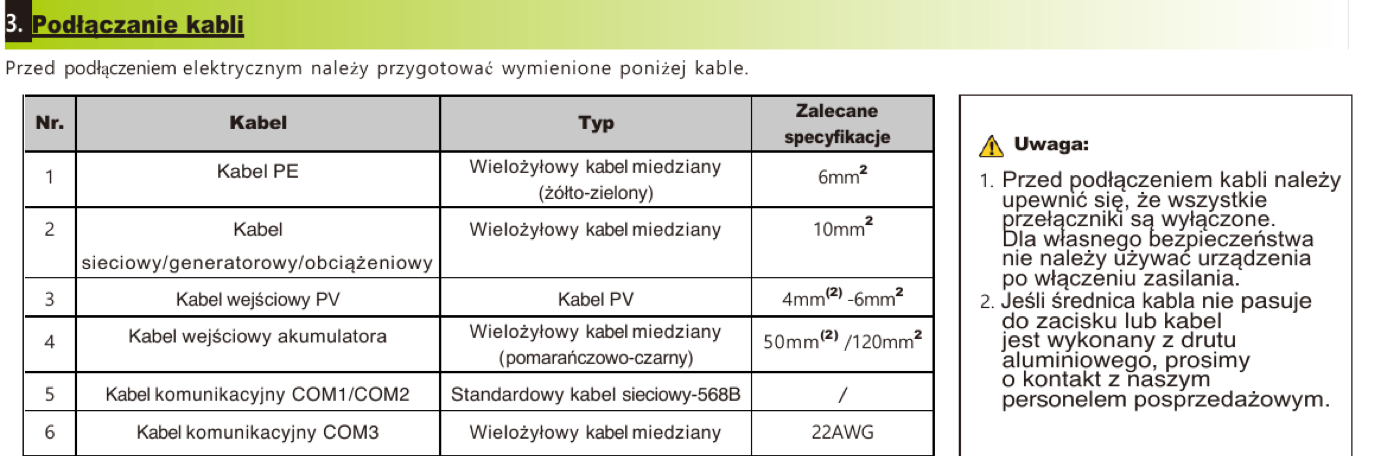

Przekrój przewodów. Trasa dobrana pod jeden moduł o prądzie 140 A nie obsłuży trzech. Przy napięciu 51,2 V prądy są wysokie, a spadek napięcia na zbyt cienkim przewodzie odbiera część mocy i grzeje połączenia. Przewód dobiera się pod docelową liczbę modułów, nawet jeśli klient startuje z jednym.
Wybór wariantu. Modułów różnych typów nie łączy się w jednym układzie. Wybór między 14.3L-A1 a 14.3L-R1 jest więc wyborem na cały okres eksploatacji, a nie tylko na pierwszy etap. Wariant R1 z prądem 220 A daje więcej swobody przy dużych falownikach, wariant A1 z głębokością rozładowania 93% nieco więcej energii użytecznej.
Komunikacja i adresacja przy rozbudowie
Moduły komunikują się przez CAN lub RS485. W układzie wielomodułowym jeden moduł pełni rolę nadrzędnego i to on wymienia dane z falownikiem, pozostałe raportują do niego. Każdy moduł musi mieć unikalny adres, ustawiany przełącznikiem na obudowie.
Najczęstsze błędy w tym obszarze to powtórzony adres, brak terminacji na ostatnim module w łańcuchu oraz przewód komunikacyjny poprowadzony równolegle do kabli mocy. Objaw bywa mylący: system pokazuje mniejszą pojemność niż zamontowana albo traci komunikację dopiero przy większym obciążeniu, gdy zakłócenia rosną.
Po każdej rozbudowie konfigurację trzeba zaktualizować także po stronie falownika — liczba modułów i pojemność są parametrami wprowadzanymi ręcznie. Pominięcie tego kroku prowadzi do błędnego wyliczania stanu naładowania i przedwczesnego przerywania ładowania.
Dołączanie modułu do pracującego układu
Rozbudowa magazynu energii HOPE po roku lub dwóch wymaga uwzględnienia różnicy między modułem nowym a używanym. Fabrycznie nowy moduł przyjeżdża naładowany częściowo, a zestaw pracujący ma inny stan naładowania i inną historię cykli.
Praktyczna kolejność wygląda tak:
- Wyłącz układ i odłącz baterie od falownika zgodnie z procedurą producenta.
- Sprawdź napięcie każdego modułu osobno miernikiem, łącznie z nowym.
- Doprowadź moduły do zbliżonego napięcia przed połączeniem równoległym.
- Wykonaj połączenia mocy przewodami o jednakowej długości dla każdego modułu.
- Ustaw adresy i terminację w torze komunikacyjnym.
- Zaktualizuj konfigurację pojemności w falowniku i wykonaj pełny cykl kontrolny.
Jednakowa długość przewodów między modułami a punktem wspólnym nie jest szczegółem kosmetycznym. Różnice rezystancji powodują nierównomierny rozdział prądu, przez co jeden moduł pracuje mocniej od pozostałych i szybciej traci pojemność.
Kiedy rozbudowa przestaje mieć sens
Dokładanie kolejnych modułów daje malejące korzyści, gdy magazyn przestaje być wąskim gardłem. Jeżeli bateria i tak nie rozładowuje się poniżej połowy w typowej dobie, kolejny moduł nie zwiększy autokonsumpcji — zwiększy tylko rezerwę na wypadek awarii sieci, co bywa celem samym w sobie, ale trzeba to nazwać wprost.
Drugi sygnał to osiągnięcie limitu prądowego falownika. Gdy suma prądów modułów przekracza wartość dopuszczalną przez urządzenie, nadwyżka pozostaje niewykorzystana. Rozbudowa magazynu energii HOPE ma wtedy sens tylko przy jednoczesnej wymianie falownika na mocniejszy, co zmienia rachunek ekonomiczny całego przedsięwzięcia.
Trzeci przypadek dotyczy wieku istniejących modułów. Dokładanie nowej jednostki do zestawu pracującego od pięciu lat oznacza układ, w którym starsze moduły ograniczają całość. Przy takim wieku rozsądniej jest rozważyć osobny układ albo wymianę całości.
Etapowanie: od jednego modułu do docelowego układu
Najczęstszy scenariusz w domach jednorodzinnych wygląda tak: pierwszy rok bez magazynu albo z jednym modułem, drugi etap po pierwszym sezonie grzewczym, gdy klient zna już własny profil zużycia. Rozbudowa magazynu energii HOPE w takim układzie jest tania, o ile pierwszy montaż wykonano z myślą o drugim.
Dobrym punktem odniesienia jest zużycie zmierzone, a nie deklarowane. Po roku pracy instalacji widać w monitoringu, ile energii dom pobiera po zachodzie słońca i jak często magazyn schodzi do progu minimalnego. Jeżeli bateria codziennie kończy dobę pusta, drugi moduł ma sens. Jeżeli rzadko schodzi poniżej połowy, rozbudowa nie zwróci się z autokonsumpcji.
Przy planowaniu kolejnych etapów uwzględnij też zmiany w budynku. Wymiana kotła gazowego na pompę ciepła podwaja zimowe zużycie energii elektrycznej, a montaż ładowarki samochodu potrafi je zwiększyć jeszcze bardziej. Rozbudowa magazynu energii HOPE zaplanowana razem z takimi inwestycjami wychodzi taniej niż dwa osobne wyjazdy ekipy.
Ostatni element to gwarancja. Moduły dokupione później mają własny, późniejszy okres gwarancyjny, więc układ przestaje kończyć ochronę w jednym momencie. Dla klienta jest to raczej zaleta, ale warto ten fakt wyjaśnić przy przekazaniu dokumentacji.
Po dołożeniu modułów przelicz też harmonogram ładowania. Większa pojemność przy taryfie dynamicznej oznacza, że okno tanich godzin musi wystarczyć na napełnienie dwóch modułów zamiast jednego — przy prądzie 140 A na moduł zwykle wystarcza, ale godziny i progi SOC trzeba zaktualizować ręcznie. Jak to zrobić, pokazujemy w artykule o trybie Growatt Smart Scheduling. Tak zaplanowana rozbudowa magazynu energii HOPE podnosi autokonsumpcję od pierwszego dnia, a nie dopiero po kolejnej wizycie serwisu.
Kiedy rozbudowa magazynu energii HOPE zwraca się finansowo
Drugi moduł ma sens wtedy, gdy pierwszy realnie kończy dobę pusty. Monitoring pokazuje to wprost: jeżeli stan naładowania regularnie schodzi do ustawionego progu minimalnego przed świtem, magazyn jest wąskim gardłem i każda dołożona kilowatogodzina pracuje codziennie. Jeżeli bateria rzadko schodzi poniżej połowy, rozbudowa magazynu energii HOPE nie zwiększy autokonsumpcji — podniesie tylko rezerwę na wypadek awarii sieci.
Sezon ma tu duże znaczenie. Magazyn dobrany latem wygląda na wystarczający, bo produkcja pokrywa zużycie do późnych godzin. Ten sam układ zimą, przy pompie ciepła i krótkim dniu, rozładowuje się w kilka godzin. Ocenę opłacalności warto więc opierać na danych ze stycznia i lutego, a nie z czerwca.
Przy planowaniu kolejnych etapów liczy się także kwestia gwarancji. Moduły dokupione po dwóch latach mają własny, późniejszy okres ochrony, więc układ nie kończy gwarancji w jednym momencie. Z drugiej strony ogniwa z różnych partii produkcyjnych starzeją się nieco inaczej, a w układzie równoległym to słabszy moduł wyznacza zachowanie całości przy głębokim rozładowaniu. Jeżeli rozbudowa jest przesądzona i ma nastąpić w ciągu roku, tańszym rozwiązaniem bywa zakup kompletu od razu.
Z praktyki instalatora
Zapisz model i wersję oprogramowania w dokumentacji powykonawczej. Po dwóch latach nikt nie pamięta, czy zamontowano wariant A1 czy R1, a zamówienie niewłaściwego modułu blokuje rozbudowę na kolejne tygodnie.
Kupuj moduły z jednej partii, jeśli to możliwe. Ogniwa z różnych serii produkcyjnych starzeją się nieco inaczej. Przy planowanej rozbudowie w krótkim horyzoncie lepiej kupić komplet od razu, nawet jeśli część poczeka na montaż.
W praktyce często spotykamy się z rozbudową zablokowaną przez brak miejsca. Pierwszy moduł zamontowano w rogu kotłowni, tuż przy kotle, a drugi nie mieści się już z zachowaniem odstępów potrzebnych dla chłodzenia konwekcyjnego. Planowanie ściany na dwa moduły od początku rozwiązuje ten problem bez kosztów.
Sprawdź temperaturę pomieszczenia przed rozbudową. Większy magazyn oddaje więcej ciepła przy pełnym obciążeniu, a moduły chłodzone konwekcyjnie potrzebują swobodnego przepływu powietrza. Ciasna, zamknięta wnęka przy dwóch modułach zaczyna być problemem, choć przy jednym wystarczała.
Dokumentacja przydatna przy rozbudowie
Rozbudowa magazynu energii HOPE opiera się na limitach z kart katalogowych modułów, które udostępniamy u siebie:
- HOPE 14.3L-A1 — limit 48 modułów i parametry prądowe.
- HOPE 16.0LM-A1 — wariant wolnostojący do dużych układów.
- HOPE 5.0L-P1 — moduł 5 kWh dla instalacji jednofazowych.
Planując, jak rozbudowa magazynu energii HOPE ma wyglądać za kilka lat, dołącz kartę katalogową do dokumentacji powykonawczej. Kolejna ekipa serwisowa zwykle nie ma dostępu do historii zamówienia, a numer rewizji dokumentu pozwala odtworzyć, co dokładnie zamontowano.
FAQ
Ile modułów HOPE można połączyć równolegle?
Warianty 14.3L-A1, 14.3L-R1, 16.0LM-A1 oraz 5.0L-P1 dopuszczają do 48 modułów. Wersja 5.5L-A1 jest ograniczona do 12 modułów.
Czy można łączyć moduły różnych typów?
Nie. Układ równoległy buduje się z modułów tego samego modelu. Różne warianty mają odmienne prądy, głębokości rozładowania i progi zabezpieczeń, co prowadzi do nierównomiernej pracy.
Co ogranicza rozbudowę w praktyce?
Najczęściej dopuszczalny prąd falownika. Seria WIT 4-15K-HU przyjmuje od 110 A do 290 A, a jednostki 17-25 kW do 420 A. Po osiągnięciu tej wartości kolejne moduły zwiększają już tylko pojemność, nie moc.
Czy rozbudowa wymaga zmian w konfiguracji falownika?
Tak. Liczbę modułów i pojemność wprowadza się w ustawieniach urządzenia. Bez aktualizacji falownik błędnie wylicza stan naładowania.
Checklista rozbudowy
- Sprawdź model i wersję zamontowanych modułów oraz dostępność tego samego wariantu.
- Porównaj sumaryczny prąd docelowego układu z limitem falownika.
- Zweryfikuj miejsce, odstępy dla chłodzenia i nośność konstrukcji.
- Sprawdź, czy istniejące przewody obsłużą docelowy prąd.
- Wyrównaj napięcia modułów przed połączeniem równoległym.
- Ustaw adresy, terminację i zaktualizuj konfigurację w falowniku.
- Wykonaj pełny cykl kontrolny i zapisz wynik w dokumentacji.
